上次見到Cas是在2019年夏天,他來台灣在NAD M10發表會擔任解說,M10結合頂尖的空間校正技術Dirac Live與D類放大電路,精美而強大,真的可以說是開創了綜合擴大機設計的新時代。這回Cas再度來台肯定又有重磅消息,果然沒錯:迎家音響已經確定引進在國外網站討論熱度很高的NAD M66旗艦串流前級,而且在國外討論區大家都很關切的「重要項目」:關於Dirac Live的版本M66能支援到多高的層級,Cas Oostvogel 都有解答。

Cas Oostvogel

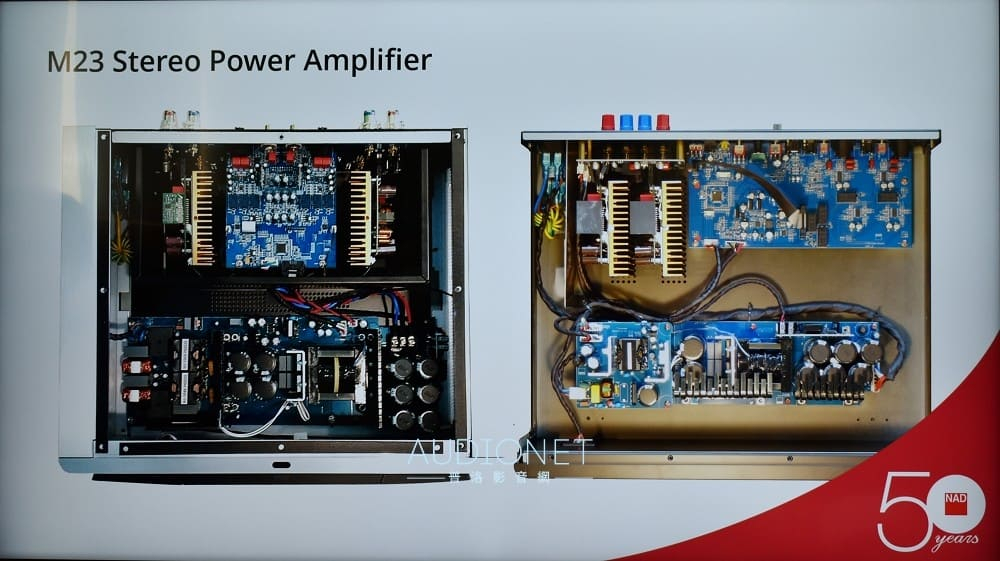

Cas先從M66的搭檔M23(二聲道旗艦後級)開始說起,這款後級最受玩家矚目之處在於Purifi Eigentakt,它是目前全世界最高性能的D類放大模組之一,Cas在訪談中提到NAD使用的Eigentakt模組並非Purifi的公版、而是NAD自行優化製作的特別版。M23和C298的製作也有多處差異,M23的輸入放大電路(初段增益)的噪訊更低,整體採取對稱結構的雙單聲道設計,有自行研發更強力的交換式電源,結合鋼板與鋁板的雙層背板是把端子裝在無磁性的鋁板上、因此把失真砍半(從0.0008%降至0.0004%)。

140803vl6f66el42zgb5bl

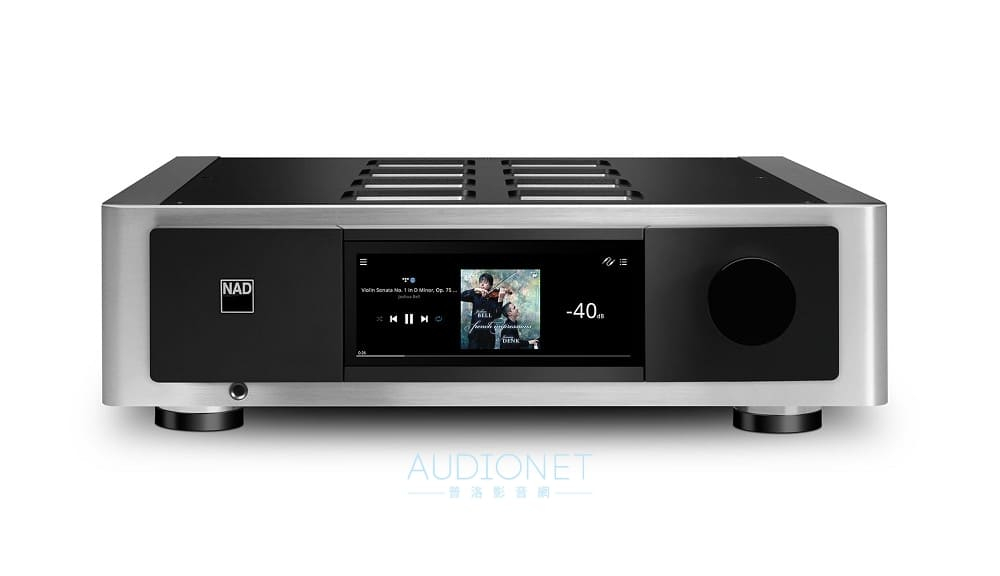

接著介紹主角,從客觀條件來看NAD M66可說是目前最先進的串流前級,它有BluOS多室串流(現在有最新版本的BluOS 4.0可安裝使用),充分支援AirPlay 2、Spotify Connect與Tidal Connect,也可以與Crestron、Control4……等多種環控系統整合。

140803uvi76bilbkui75bk

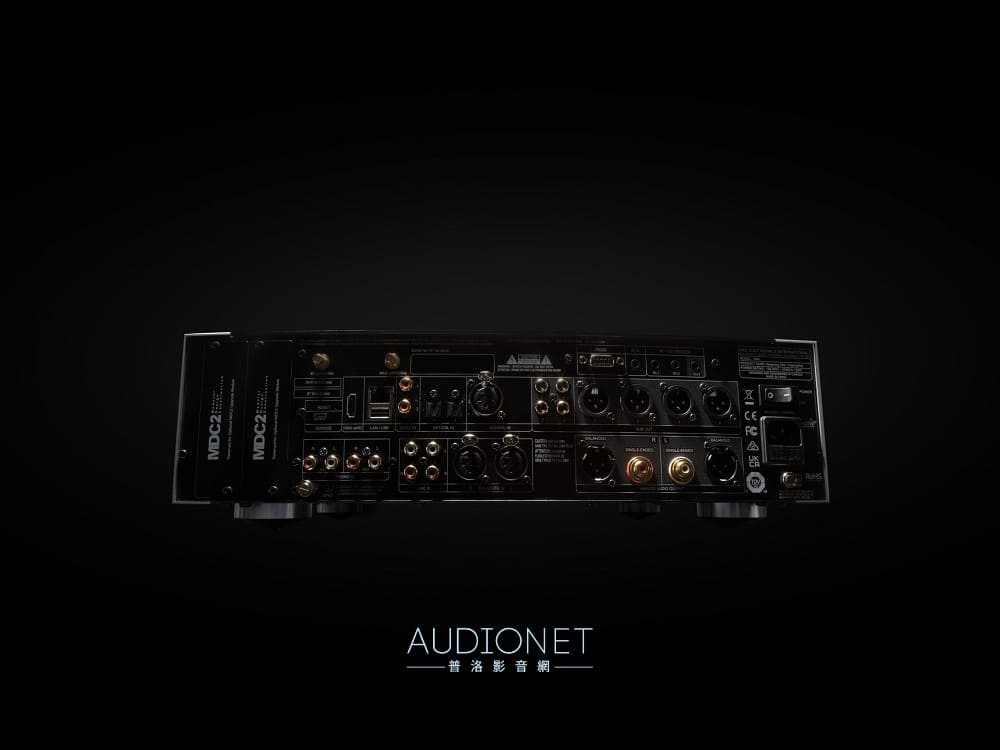

目前能對應eARC智慧電視數位音訊回傳的Hi-Fi音響器材佔比仍低,能接超低音喇叭且具備頻管理能力(能做超低音分頻)的機種更少,而M66不但有eARC、有低頻管理,而且還有「四超低音獨立輸出」,要用平衡(XLR)或單端(RCA)接四支超低音喇叭都行。

140803nqd3fwd3z4433de7



Cas特別提到:很多玩家認為在二聲道系統加入超低音喇叭會破壞音質,特別是把低音搞得膨脹模糊,所以才會說加超低音比不加還糟,但是會有這樣的狀況通常是一開始就選錯超低音喇叭,他說很多超低音喇叭(特別點名裝被動輻射器和低音反射式)只適合用在需要大量低頻音效的劇院系統、不宜用在聽音樂的音系統上,聽音樂用的超低音喇叭應該要選密閉式、速度快而緊實者,隨著技術演進,現在還有內建DSP的超低音喇叭,或者是像NAD擴大機以Dirac Live確保低頻響應的均衡性。

這樣就夠了嗎?Cas表示使用「多支」超低音喇叭比單支更有優勢,他自己就是資深玩家,也跟我們分享他的多超低音擺位心得,他認為多超低音喇叭的擺位不要擺在接近的位置、也不要對稱,這樣各超低音喇叭之間比較容易互補對方在該位置低頻響應的缺陷(突起或凹陷),在他自己的音響空間就使用兩支超低音喇叭:一支擺在左前方的牆角、另一支擺在右前方距離前牆全長1/3貼近側牆處,到他家聽過的人都滿驚訝低頻的表現。我是「實測派」,一切以實地測量頻響作為調校依據,但我認為Cas分享的多超低音擺位也很值得玩家嘗試(特別是還不會或沒裝備測量頻響的玩家)。

140803meoxaxypfl5dtlka



他會提到「多超低音」跟M66納入的重要機能Dirac Live Bass Control有關,目前的Dirac Live有好幾個位階:最基本的Dirac Live LE是限頻版(校正頻段是500Hz以下;接著是Dirac Live Full Bandwidth(20Hz至20kHz全頻段校正);再往上依序是Dirac Live Bass Control Single Subwoofer與Multi Subwoofer;最後則是最高層級的Dirac Live Active Room Treatment(ART)。NAD M66之所以話題性十足就是與Dirac有關,國外玩家都以知道NAD M66會有Dirac Live Full Bandwidth,也有人說可能會「支援」Dirac Live Bass Control。

140803vmfwdkdk9y5spmpr

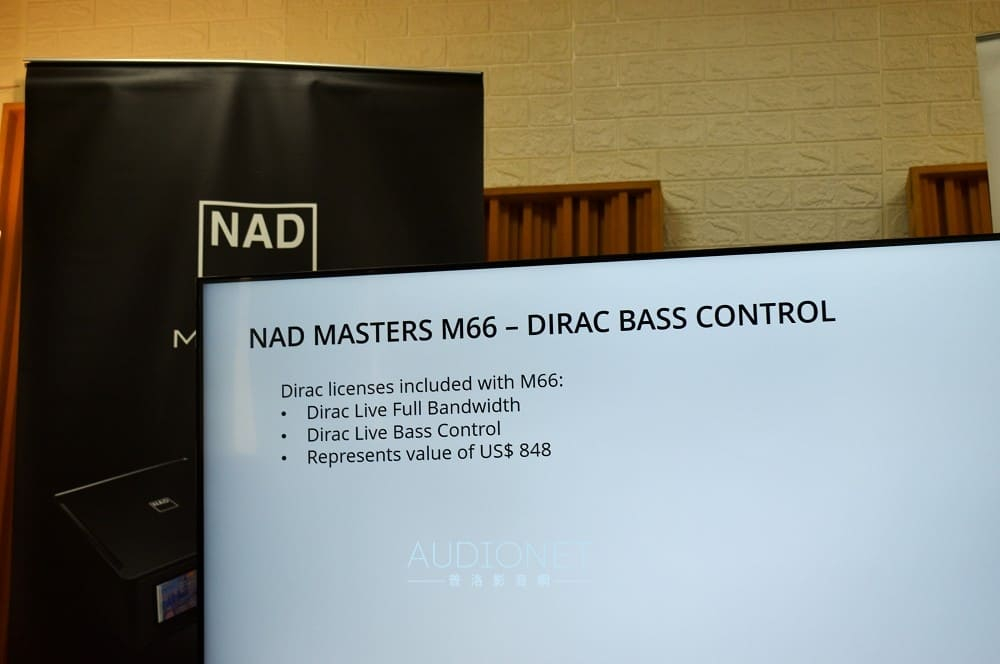

但萬萬沒想到Cas居然說NAD直接附送M66相當於Dirac官方商店總價848美元的Dirac Live Bass Control Multi Subwoofer,這也就是已經包含Dirac Live全頻版349美元加上升級DLBC多超低音版本499美元,用家不用多花錢。所以NAD M66已經確定成為全世界第一部內建Dirac Live Bass Control Multi Subwoofer空間校正的二聲道音響器材,或許我該說它是「2.4聲道」音響器材會更恰當些。而M66要利用Dirac Live Bass Control做超低音喇叭最佳化校正目的是為了「在所有位置」都能聽見好聲音。

140803httk528k9v3qvqkt

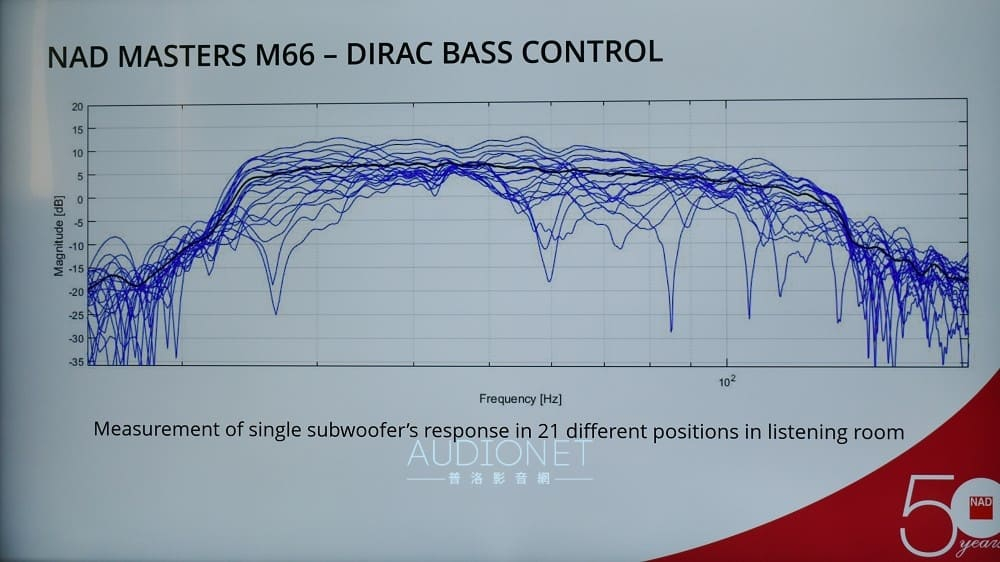

Cas接著以幾張測試圖解說,請見上圖,這是只用一支超低音喇叭在21個聆聽位置測得的頻響曲線,如果玩家超低音喇叭擺位得當,在皇帝位可獲得相當平坦的低頻響應,如上圖的黑線所示,但是在其他座席測得的低頻響應就有相當大的落差、在特定頻段凹陷到-20dB以上也不意外。

140803dv6cn6axschwwi5f

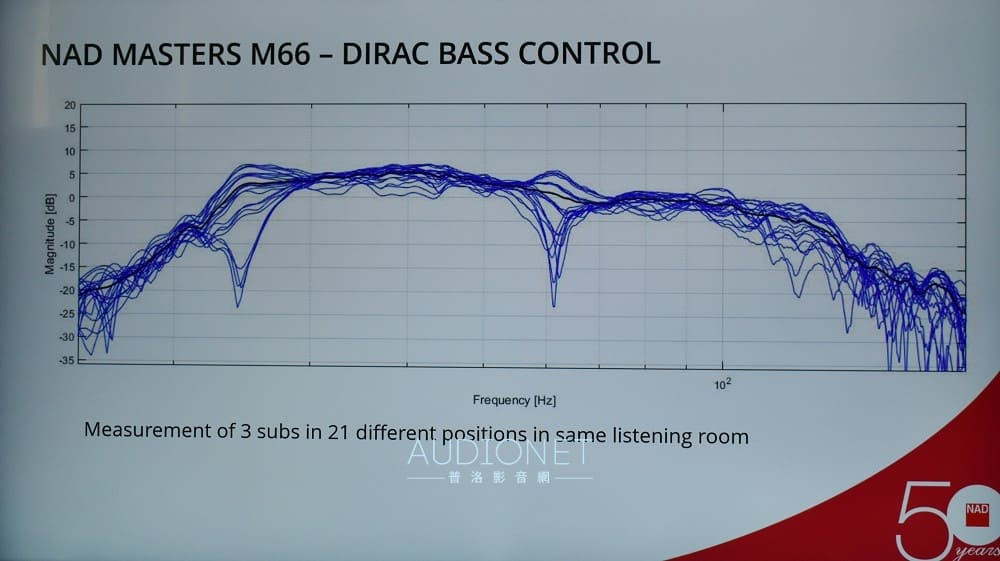

使用3支超低音喇叭的狀況就改善不少,在各超低音喇叭響應均化的作用下,21個聆聽位置的低頻響應已經比較接近,但部分頻段仍有偏高的突起與凹陷。

140803ncxe3ttueecojtj4

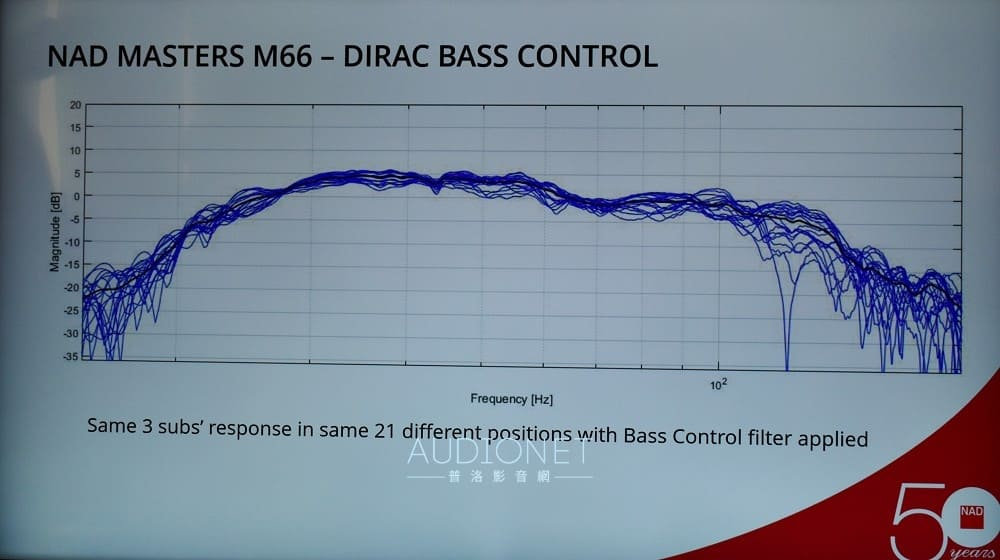

這是NAD M66利用Dirac Live Bass Control Multi Subwoofer整合三支超低音喇叭與全系統喇叭低頻進行校正之後,原本在一些聆聽位置會測到或聽見60Hz與25Hz有超過-15dB的陷落,在Dirac Live Bass Control的作用下則是讓21個受測位置都沒有陷落,並且都獲得平坦的低頻響應(不是只有皇帝位)。

140803rn7772zl5n00jjs0

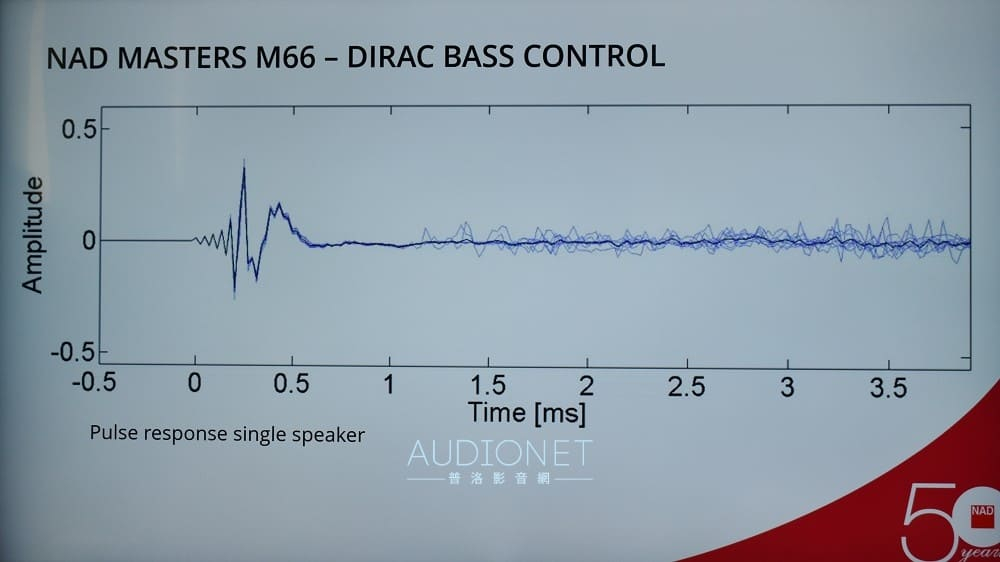

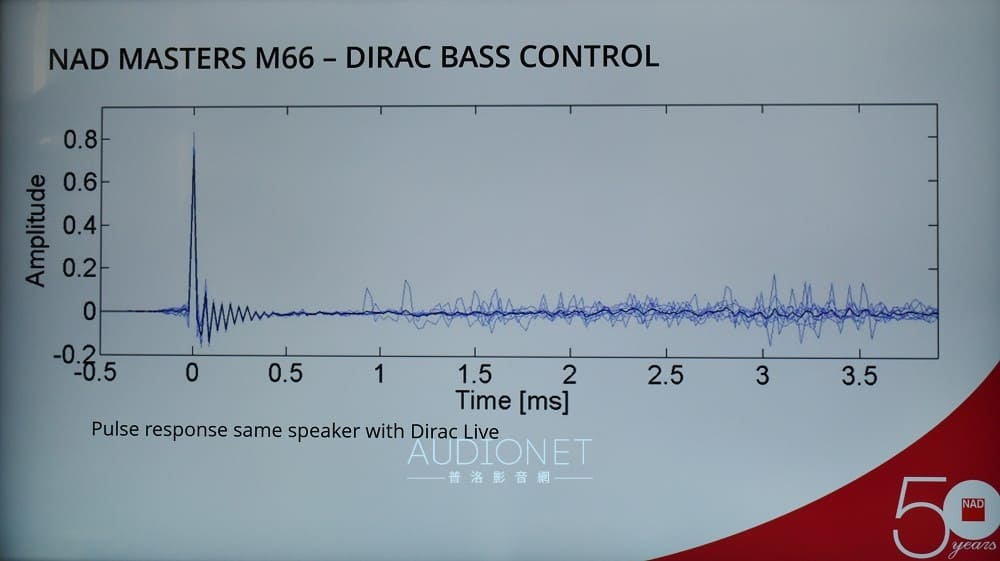

Cas接著說Dirac Live不只是優化頻率響應,它也是唯二(另一個是Trinnov)有能力改善喇叭暫態響應的校正技術。請見上圖,這是沒有經過Dirac校正、一支喇叭的暫態響應狀況,Cas說Dirac的暫態響應優化不是只有校正「各聲道喇叭發聲到座位」彼此之間的時間差,還包含喇叭本身分音器各音路因為音訊通過線圈(電感)與電容所造成的相位差(當然也包括單體配置位置造成的時間差),如下圖所示:經過Dirac Live校正後能改善時間相位的一致性、獲得更好的暫態響應。

140803ugukwufmc6d3flxx



Cas在簡報中提到M66將會支援Dirac Live Active Room Treatment(ART),關於這一點他在發表會中只是輕輕帶過,但我很清楚這是很多高階玩家非常看重的項目,所以在專訪中我們特別針對這點追問,Cas雖語帶保留,但也有表示明年就有可能支援Dirac Live ART。Cas說Dirac Live ART的過人之處是各聲道喇叭與各超低音喇叭可以協作、讓150Hz以下的低頻獲得更好的控制,所以在多聲道系統上的效用強,至於用在二聲道系統M66很有可能將會是首例(全世界第一),我想在一支或多支超低音加上左右聲道喇叭的狀態下,Dirac Live ART可望縮短低頻與極低頻殘響、提高低頻的質感與純淨度。我很期待M66能在明年可以付費升級Dirac Live ART,推測升級費用應該是299美元而已。

NAD M66還不只自帶Dirac Live Bass Control這個亮點,它有著相當精良的製作,數類轉換電路配備當前最高性能的DAC晶片ESS ES9038PRO搭配高精度雙時鐘(個別對應44.1kHz/48kHz與其倍數取樣率的數位音訊)獲得低時基誤差性能,它還配備旗艦級ADC晶片ES9822PRO。

M66身為NAD最高等級的前級,類比電路也要非常考究,它可接黑膠唱盤、有對應MM/MC唱頭的Phono Stage對應優質MC唱頭的訊噪比可達82dB。它的是以固定電阻陣列製作音量控制電路,Cas表示相較於其他的音量控制(我想他是指音量控制晶片),切換電阻陣列控制音量的作法沒有熱雜音,聲音會更純淨。

140803tdcvj6eem3dtentv



140803uyykktdvokoo7do1

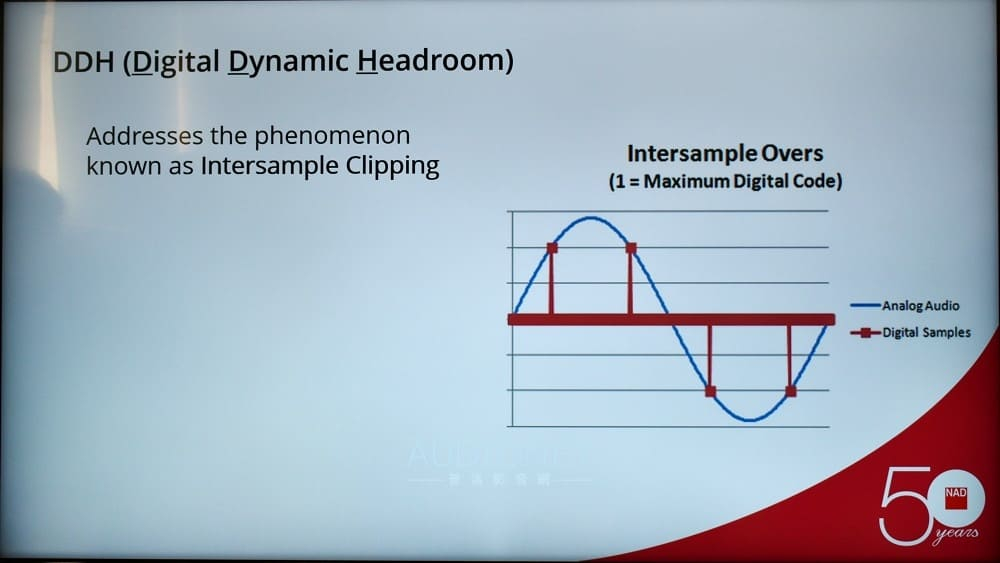

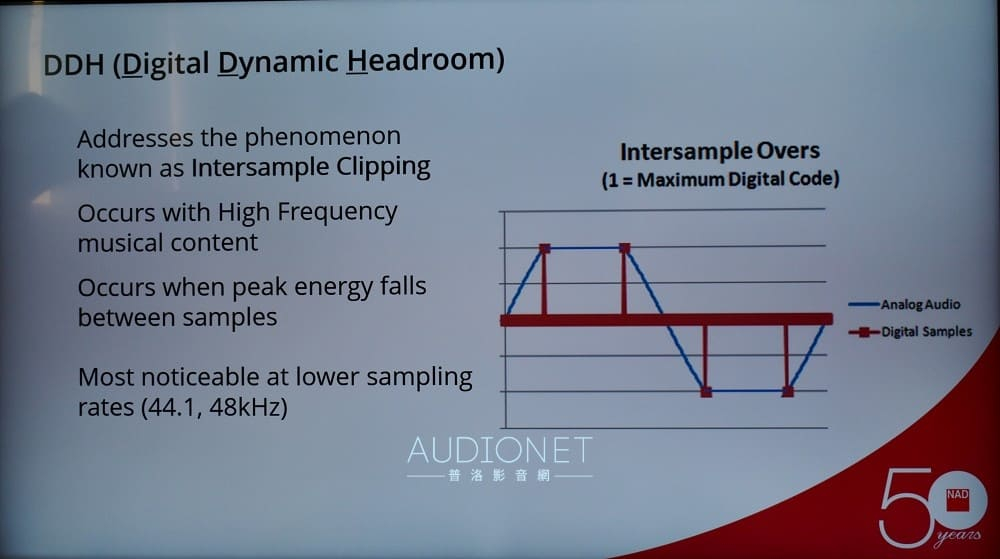

另外在數位音訊處理方面,NAD在M66首次應用DDH(Dynamic Digital Headroom, 動態數位餘裕)技術,請見上面兩張圖,Cas指出低取樣率的數位音訊當然會在相鄰取樣之間造成削峰失真,即時在相鄰兩個取樣之間做插補(下圖)仍然沒有解決數位取樣間削峰失真的問題。

140803drgxnhbt99l3yt29

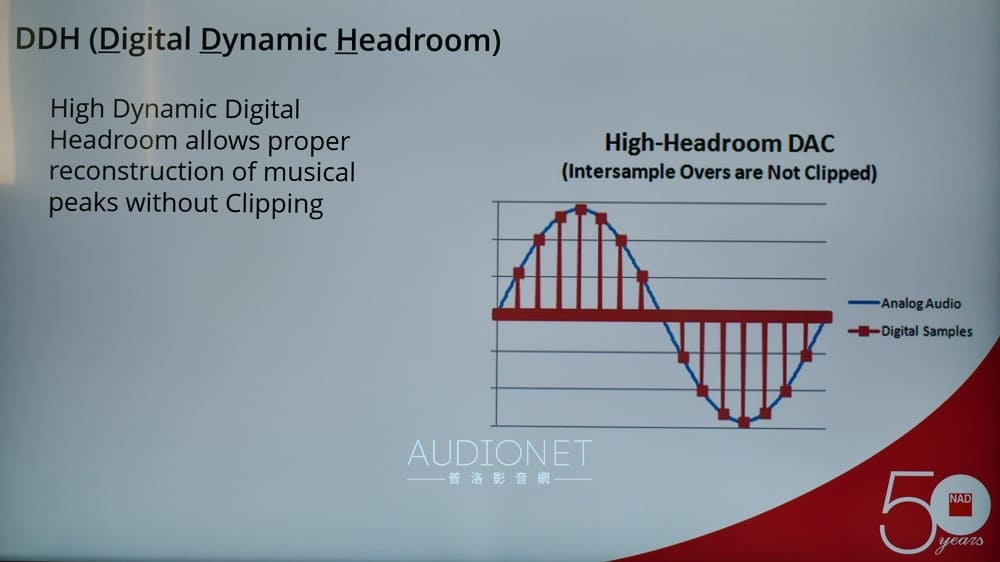

應用NAD DDH技術做插補,則能夠在做原取樣間插補之時,讓運算插入的新取樣更接近類比音訊的線性狀態,消除原生數位音訊取樣間削峰失真(下圖),Cas表示在DDH的作用下,M66可以讓一般的數位音訊(例如CD等級)聽起來像是高取樣率的數位音樂。

140803qwhg6n619c61kb66



在訪談中音響論壇陶主編問M66的RIAA是數位還是類比?Cas明白表示它的RIAA、唱放是純類比的,但是黑膠唱盤輸入狀態下它可以採取兩種路徑:第一種路徑是「純類比」,類比的唱放、RIAA、音量控制到前級放大輸出;第二條路徑則是在唱放與RIAA電路之後做A/D轉換(這就是M66要用旗艦級ADC晶片的原因)之後,轉換成數位音訊做Dirac Live與它數位音訊處理。

140803v12fff2a81mczdca

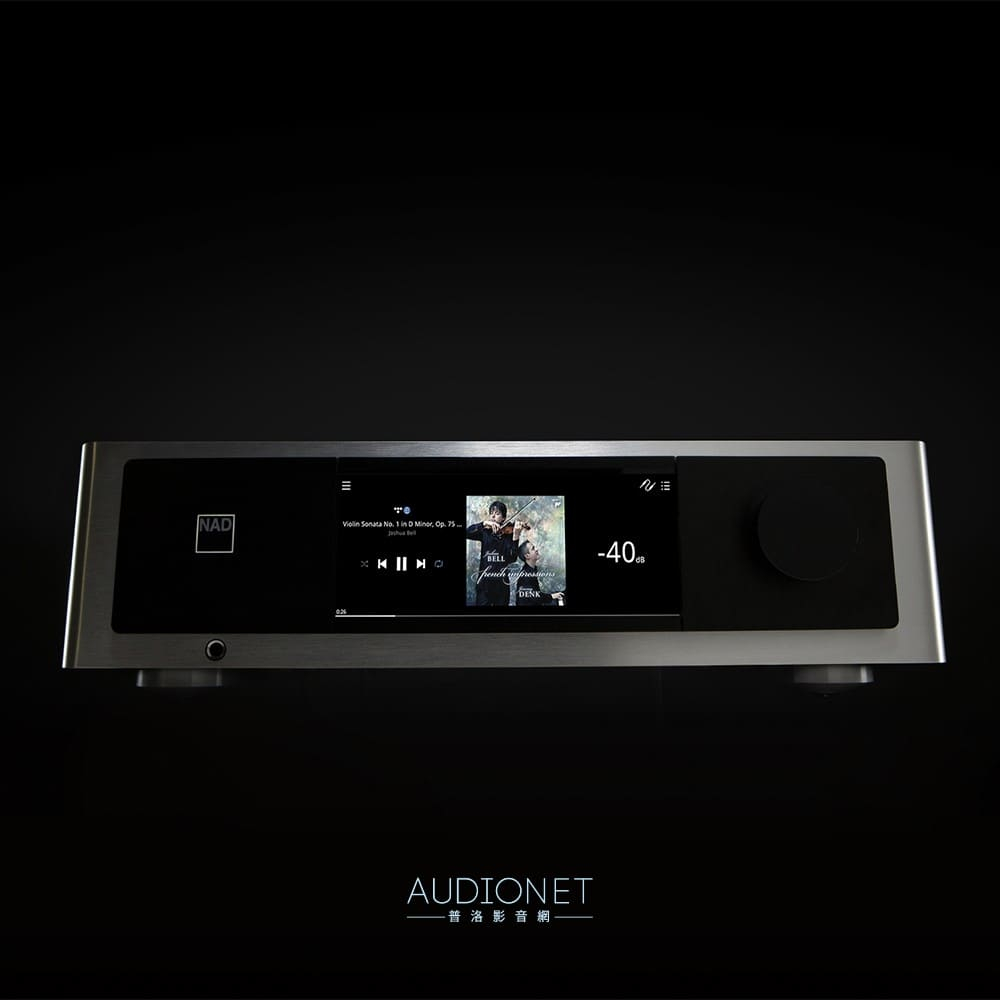

可以預期,NAD M66的聲音表現會讓玩家們相當興奮,Cas在訪談中透露NAD接著還會推出新作:是一部環繞擴大機哦!
