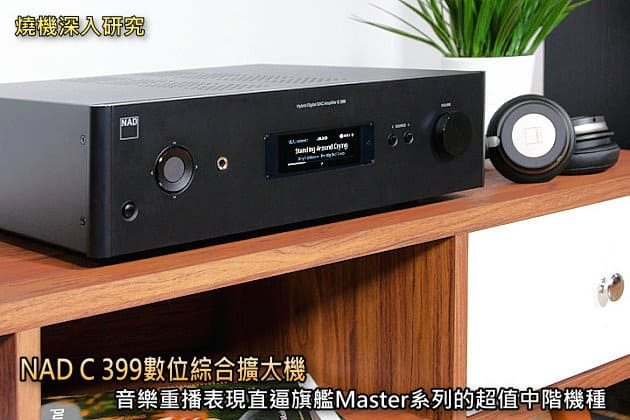

NAD C399數位綜合擴大機 音樂重播表現直逼旗艦MASTER系列的超值中階機種

NAD C399數位綜合擴大機
NAD一直是歐美Hi-End音響品牌裡「超值」的代表品牌,倘若在NAD中階產品線裡出現實力能與旗艦Master系列匹敵者,那豈不是「超值中的超值」、更值得精打細算的消費者投以最大的關注嗎?沒錯,NAD中階Classic系列的C 399就是這麼一部「以下犯上」的數位擴大機,它不僅搭載與NAD M10相同的Hybrid Digital D類Hypex nCore功率放大模組,在數位類比轉換核心更是與M10、M33相同的384kHz/32bit ESS Sabre 9028 DAC,還可選購MDC2 BluOS-D模組升級BluOS 串流機能與Dirac Live空間校正,不僅讓用家可快樂徜徉於數位音樂的擁抱,還能享受經由Dirac Live去除空間聲學條件扭曲之更純粹、更傳真之音樂重播!

NAD C 399功能滿載、音質細緻、推力強悍

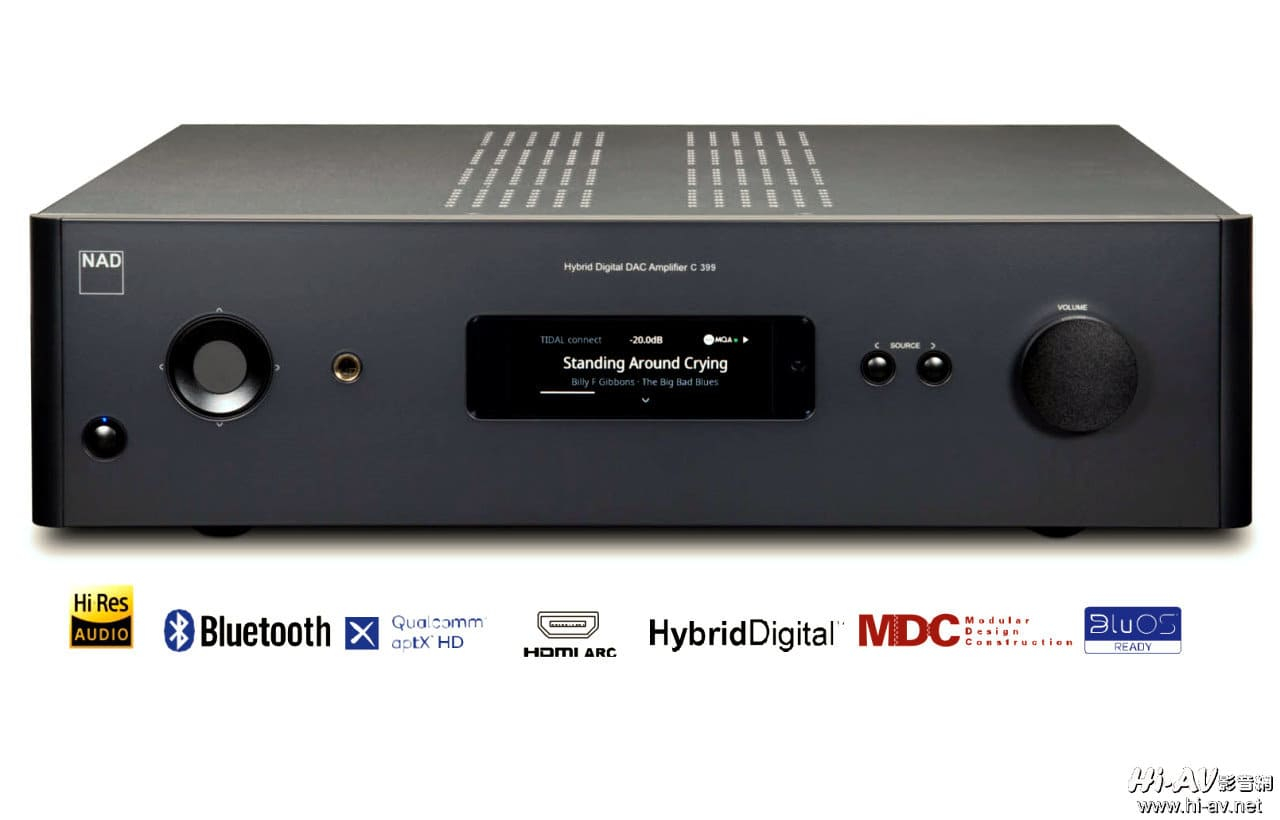

02
C 399以先前C 368/C 388為基礎再提昇,銀幕部分採用高階C 658的操作方式,搭載Hypex nCore D類放大功率模組,每聲道輸出功率高達180瓦(8歐姆負載時),使其音質與推力逼近Master系列機種。C 399的藍牙無線傳輸規格也提昇為aptX-HD解碼,並且由16bit提昇至24bit,以對應更高解析度數位音樂重播之需求。

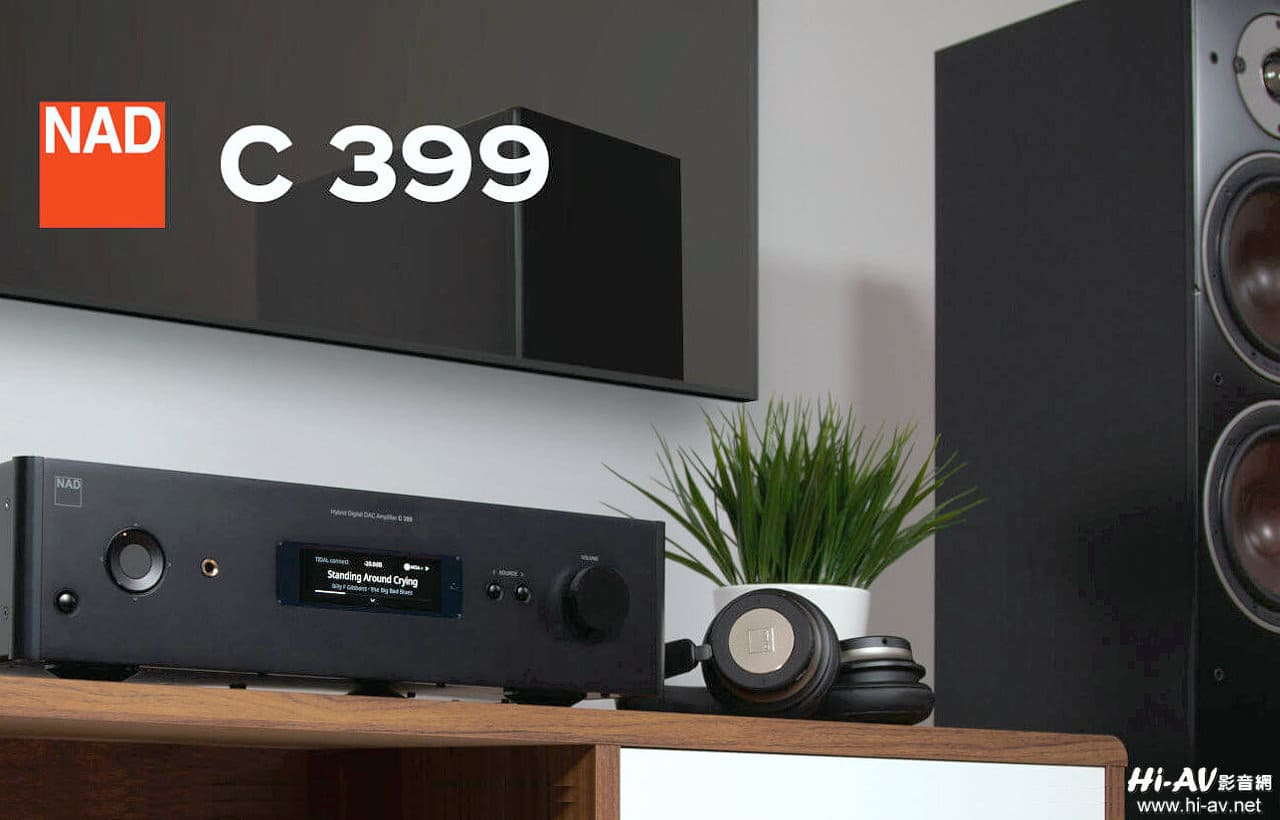

03
為了把C 399打造成媲美Master等級的新Classic旗艦,NAD除了將 C 368/C 388的Hypex UcD功率模組換成與M10相同、更高階的Hypex nCore,數類轉換晶片同樣也升級至與M10及M33相同的384kHz/32bit ESS Sabre 9028 DAC。

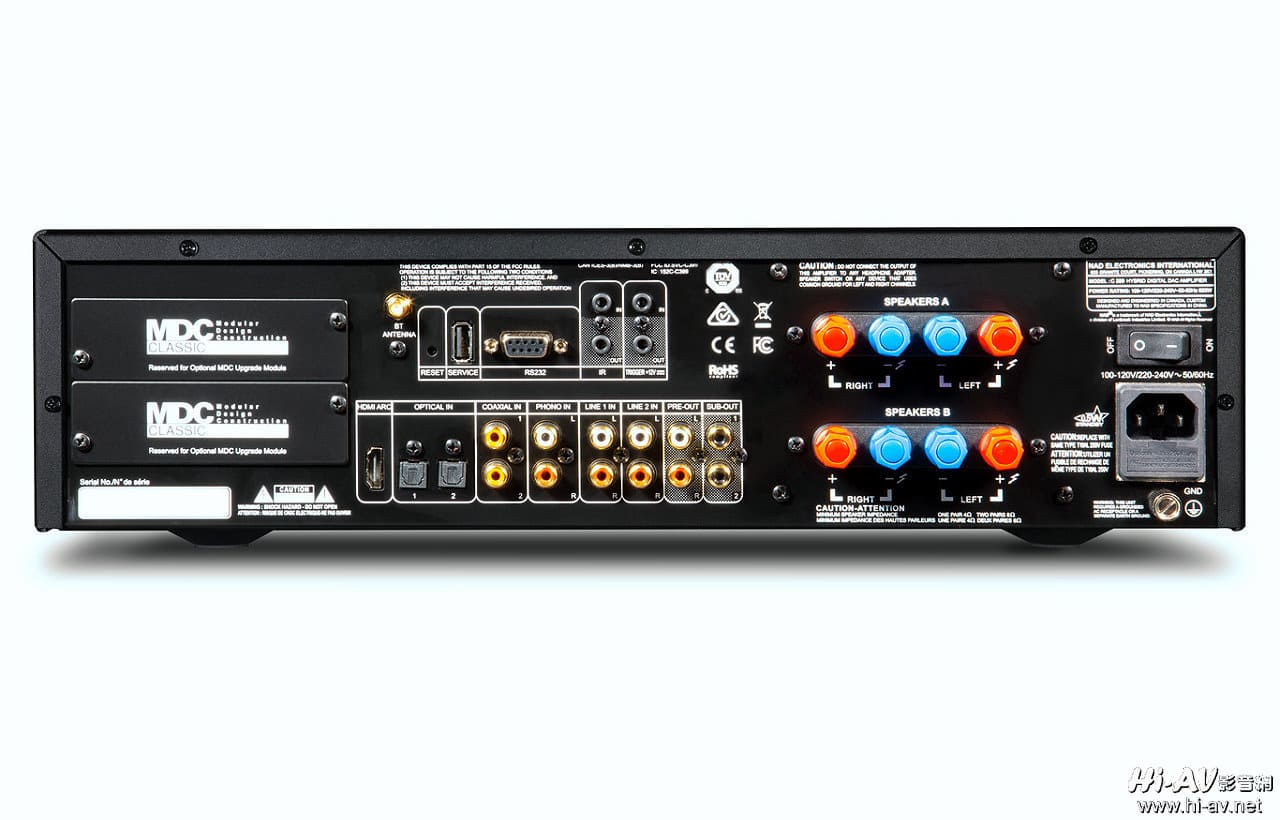

04
C 399背板左側有兩個MDC模組擴充插槽,而且對應NAD最新一代MDC2 BluOS-D規格。數位與類比的輸入與輸出端子則配置在C 399背板中段,AB兩組喇叭端子位於背板右側。
05

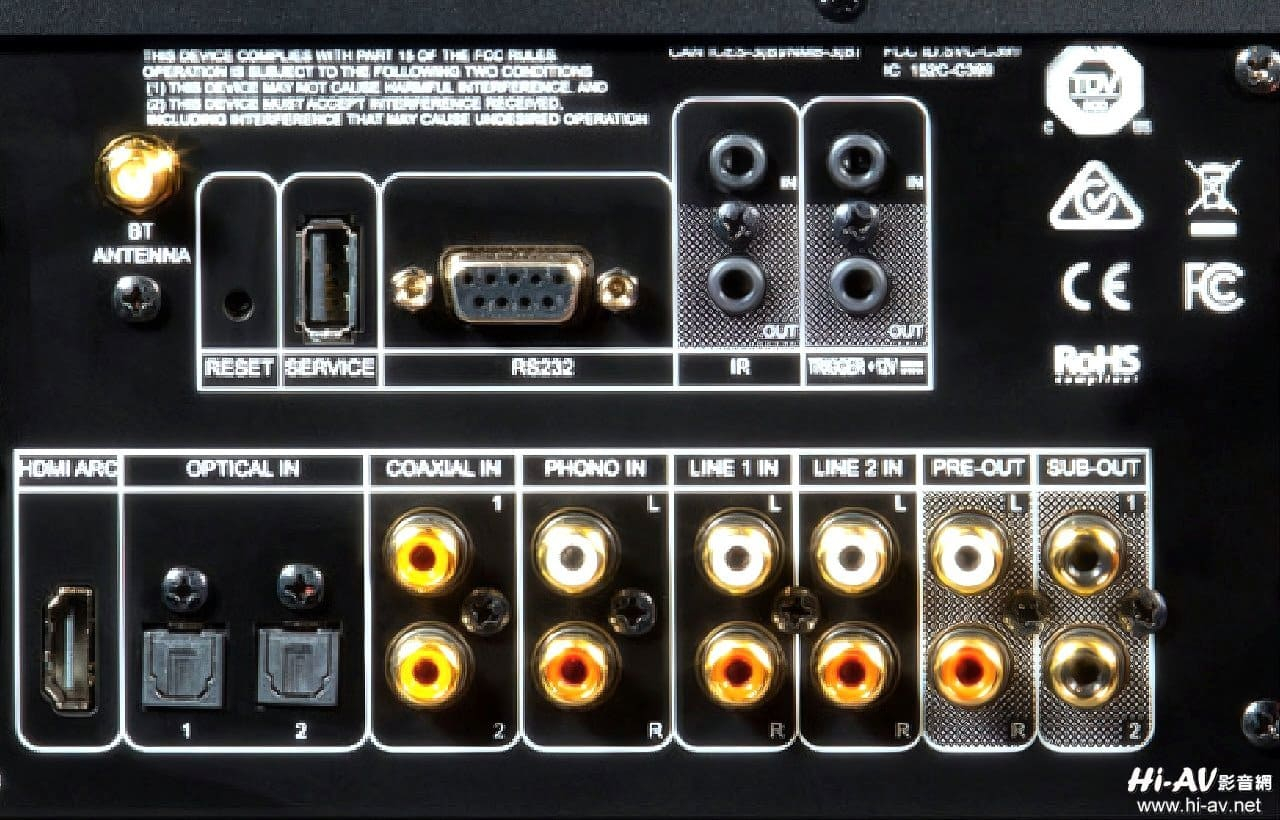

雖然背板的HDMI端子標示為HDMI ARC,但實際上NAD C 399所搭載的是對應eARC的HDMI端子,用來連接智慧型電視可對應Dolby Atmos或DTS:X等新世代物件導向音效。另一方面,C 399有對應MM唱頭的黑膠唱盤放大電路,前級輸出與超低音輸出也各自獨立,亦增加配備「音量固定」(Volume Fixed)功能,前端可搭配環繞擴大機實現後級直入(AV Bypass)的應用需求。

NAD C 399數位綜合擴大機內部電路結構佈局解密

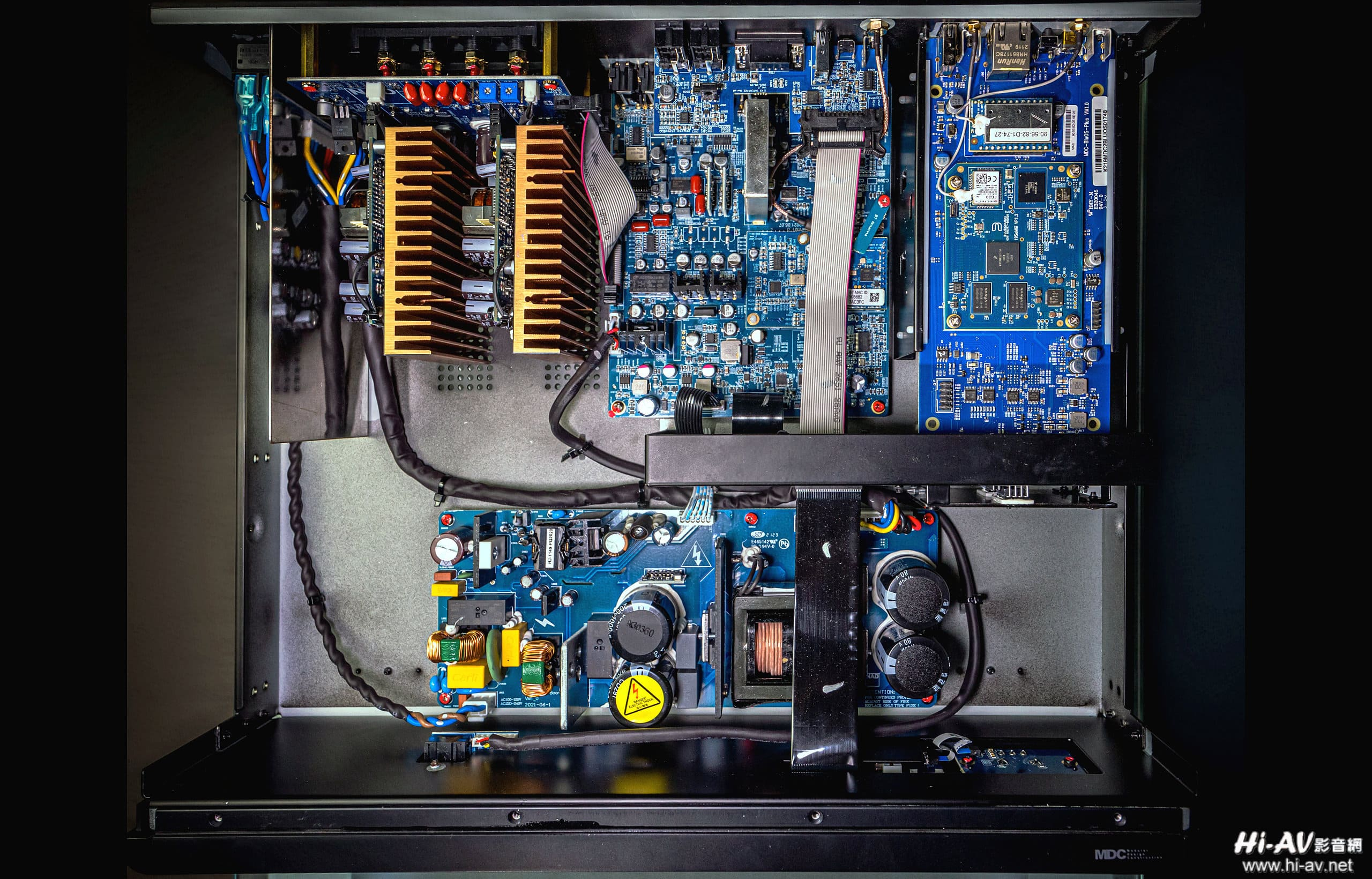

06

將NAD C 399上蓋移去,就可以看到內部整齊有序的電路佈局——前半部是電源電路,左後方為Hypex nCore功率放大模組,後半部中央是本機的主電路板,機箱右後方則是兩個上下疊加的MDC擴充模組插槽。

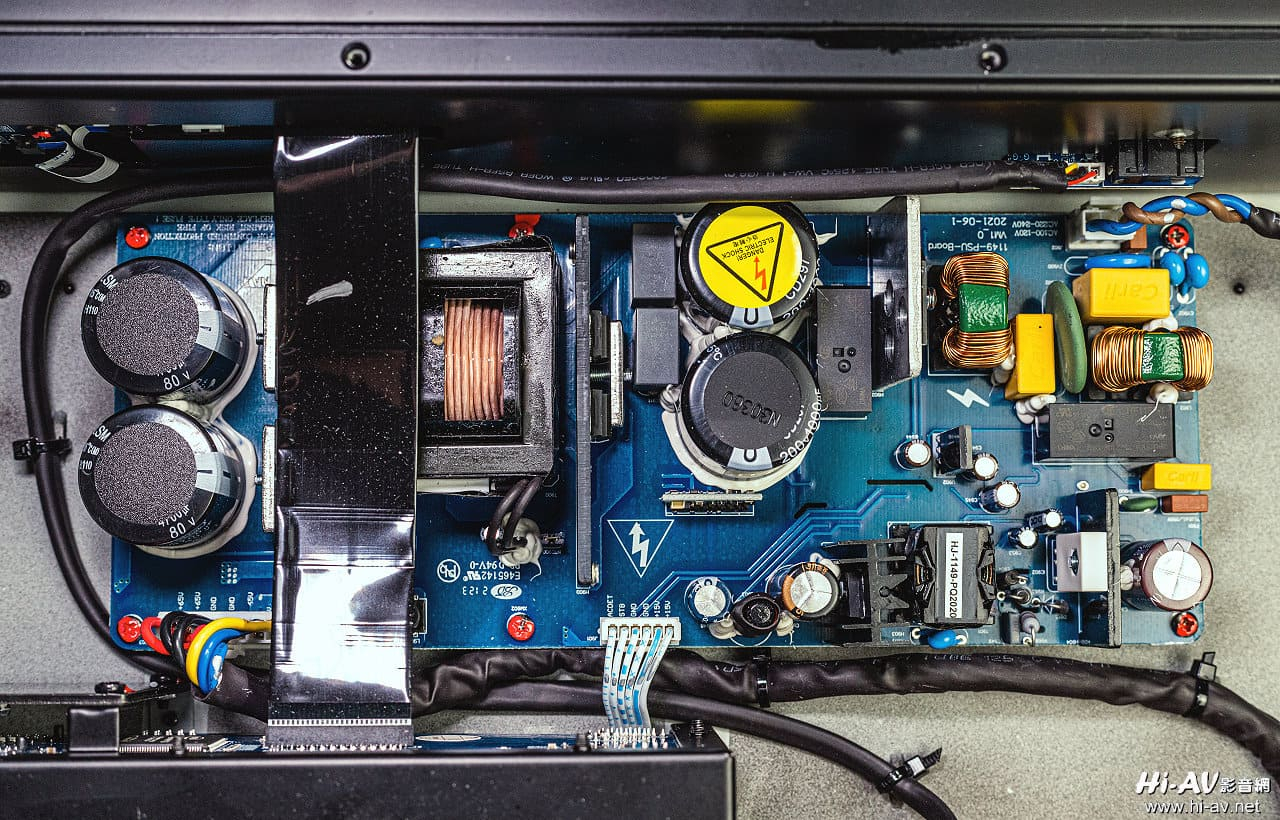

07電源電路整合在一整片電路板上,照片左側橫跨電路板上方的排線包覆了黑色的屏蔽層,為的是隔絕電源電路的電磁波干擾。

08上圖左側是NAD C 399的前面板,右側直立的電路板是本機主電路板與MDC擴充模組的中介。包括前面板內的電路板與這塊電路板,都有豎立的金屬板對核心區域做屏蔽隔離。

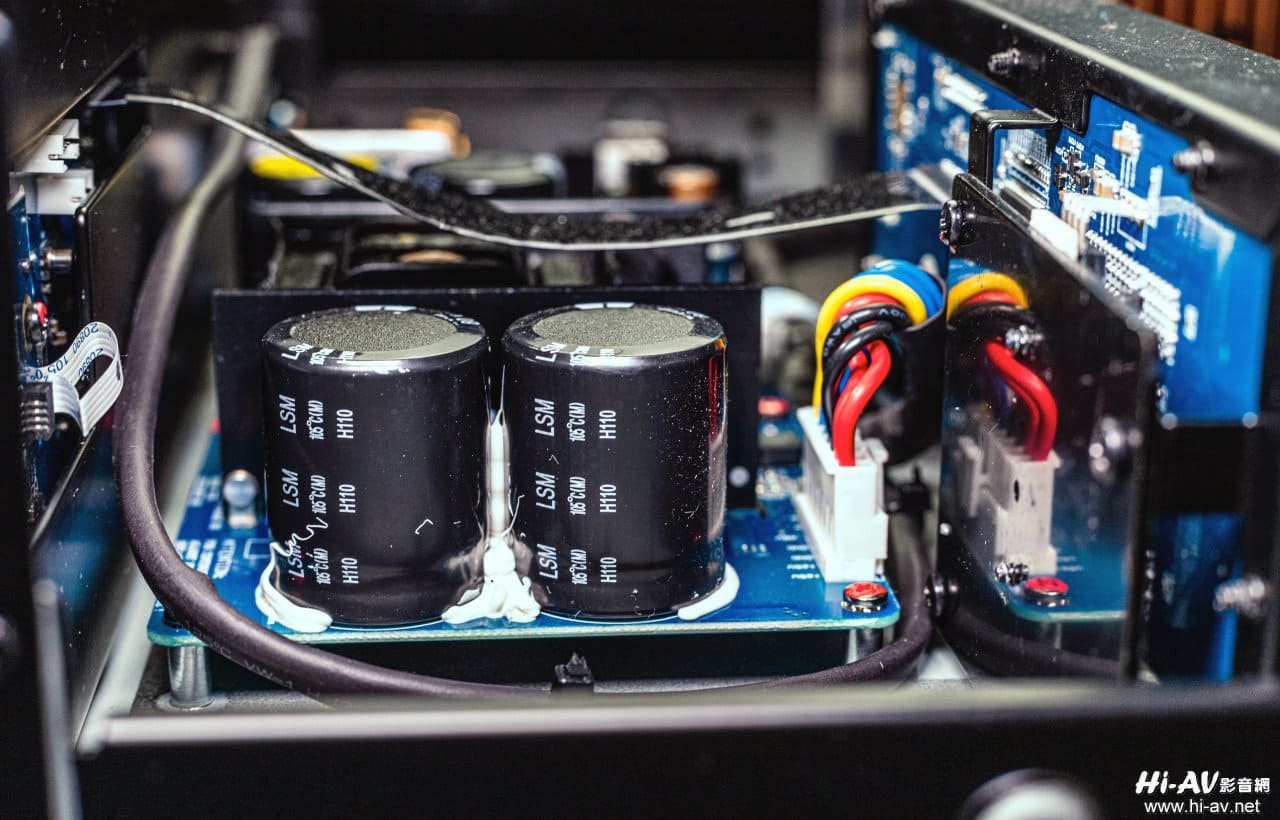

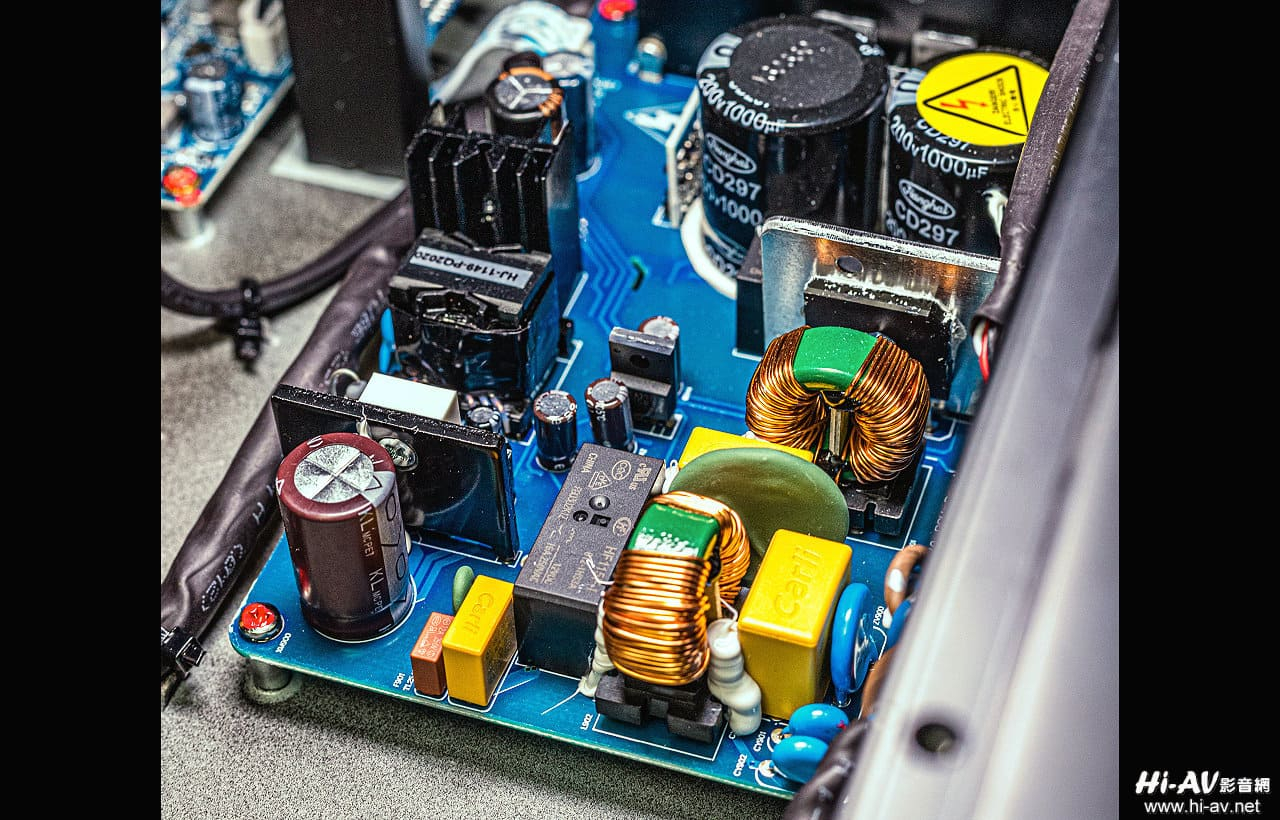

09從前面板左前方俯瞰本機的電源電路板,這塊區域有兩顆電壓高達200 V的1,000㎌電源濾波電容,在頂部特別貼有一張「小心電擊」的黃色警告貼紙。

NAD C 399配備特製nCore NC400 OEM功率放大模組

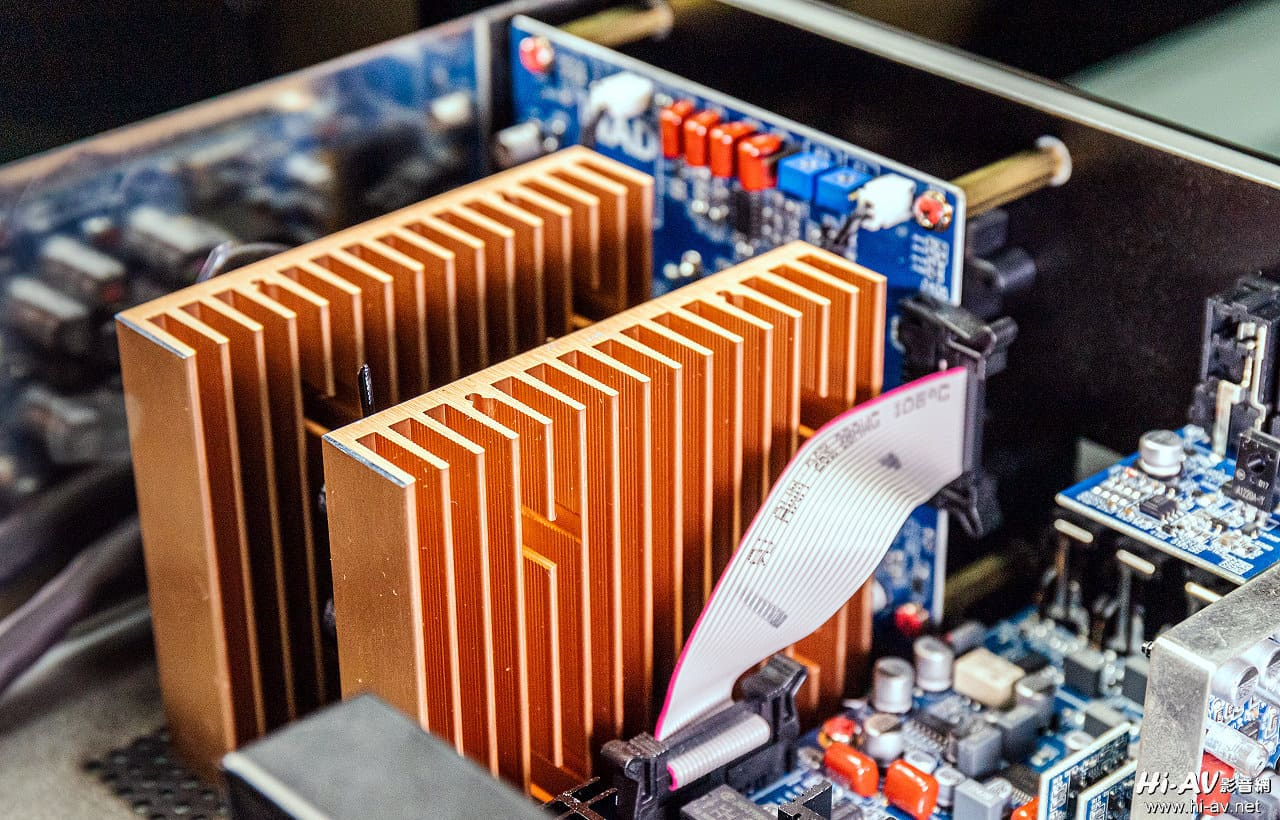

10本機機箱內左後方兩大塊金黃色的散熱片非常醒目,它們就是C 399的Hypex nCore功率放大模組,左右聲道各使用一組。

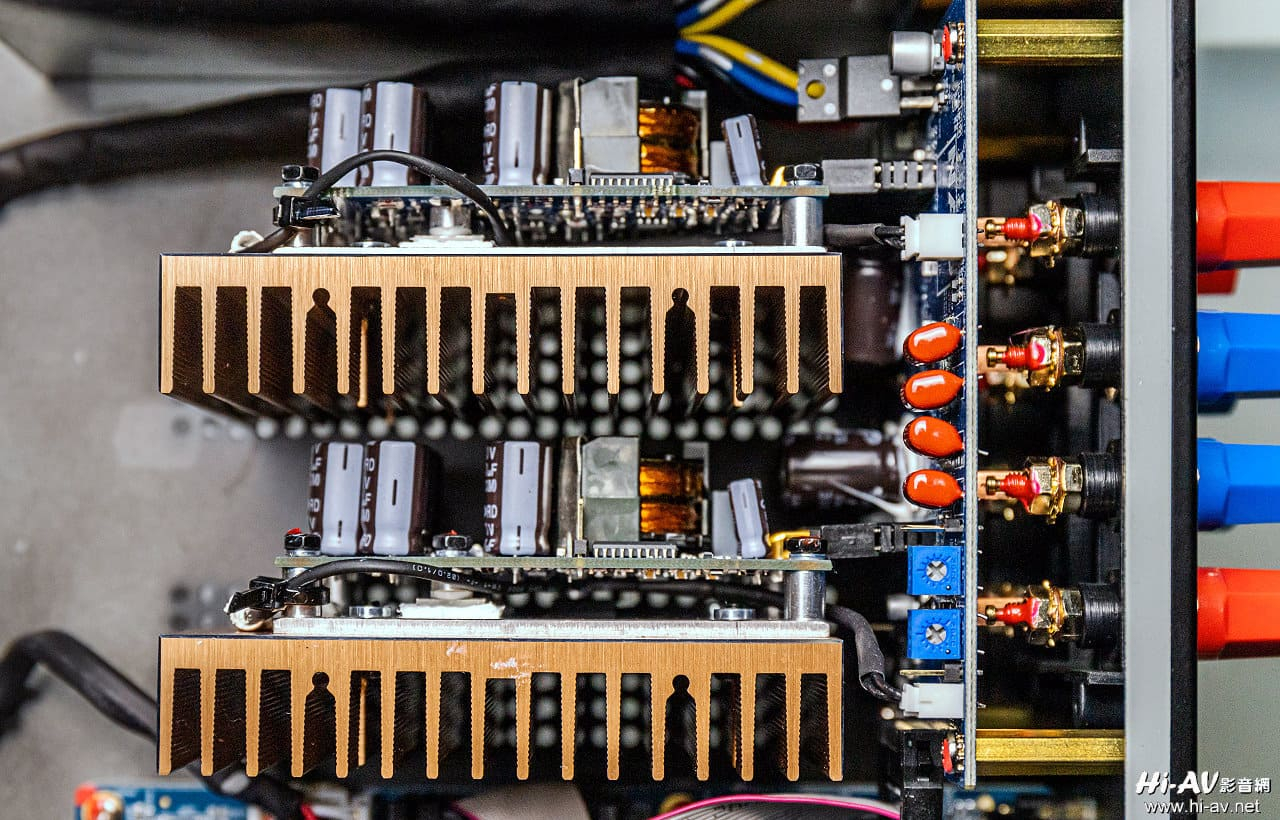

11由上往下俯瞰,可以發現左右聲道的Hypex nCore功率放大模組插入與背板平行的一塊電路板,後者的後方就直接與背板上的喇叭端子連通。

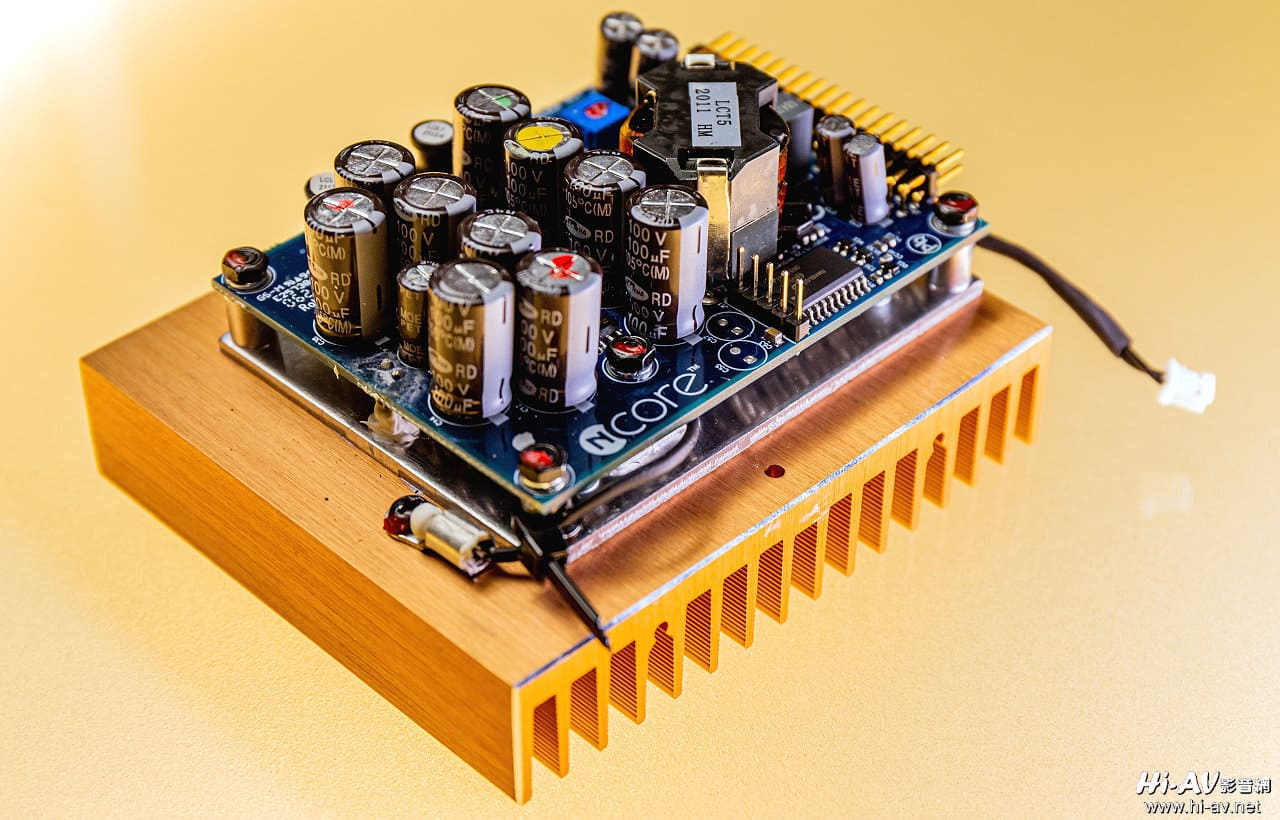

12C 399的Hypex nCore功率放大模組主要電路集中在上方極為小巧的電路板上,底下有一塊厚鋁板與金黃色大型散熱片密合貼緊。

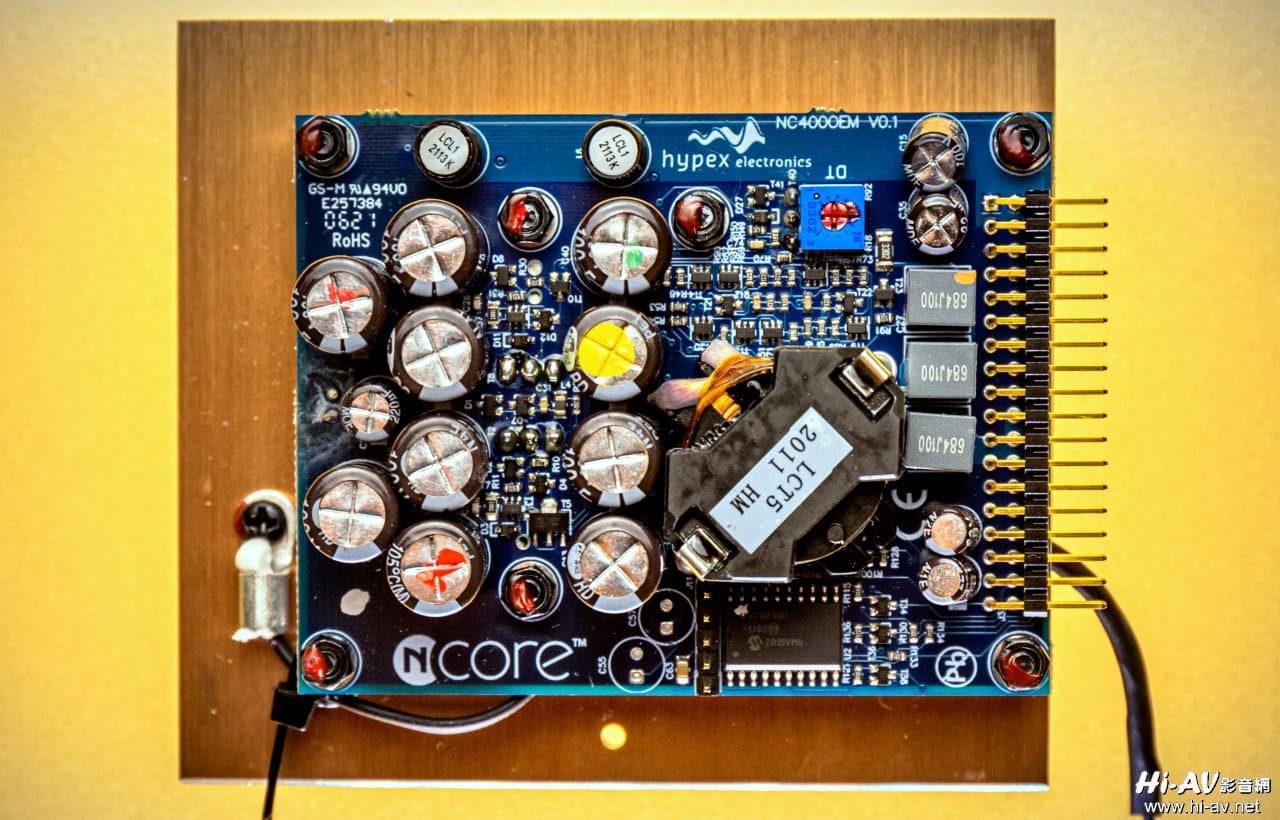

13本機所配備的Hypex nCore功率放大模組是型號為NC400 OEM的特製品,電路板佈局與Hypex官網上的NC500 OEM近似,但又有些不同,顯然是依據NAD對音質的更高要求而改良進化。

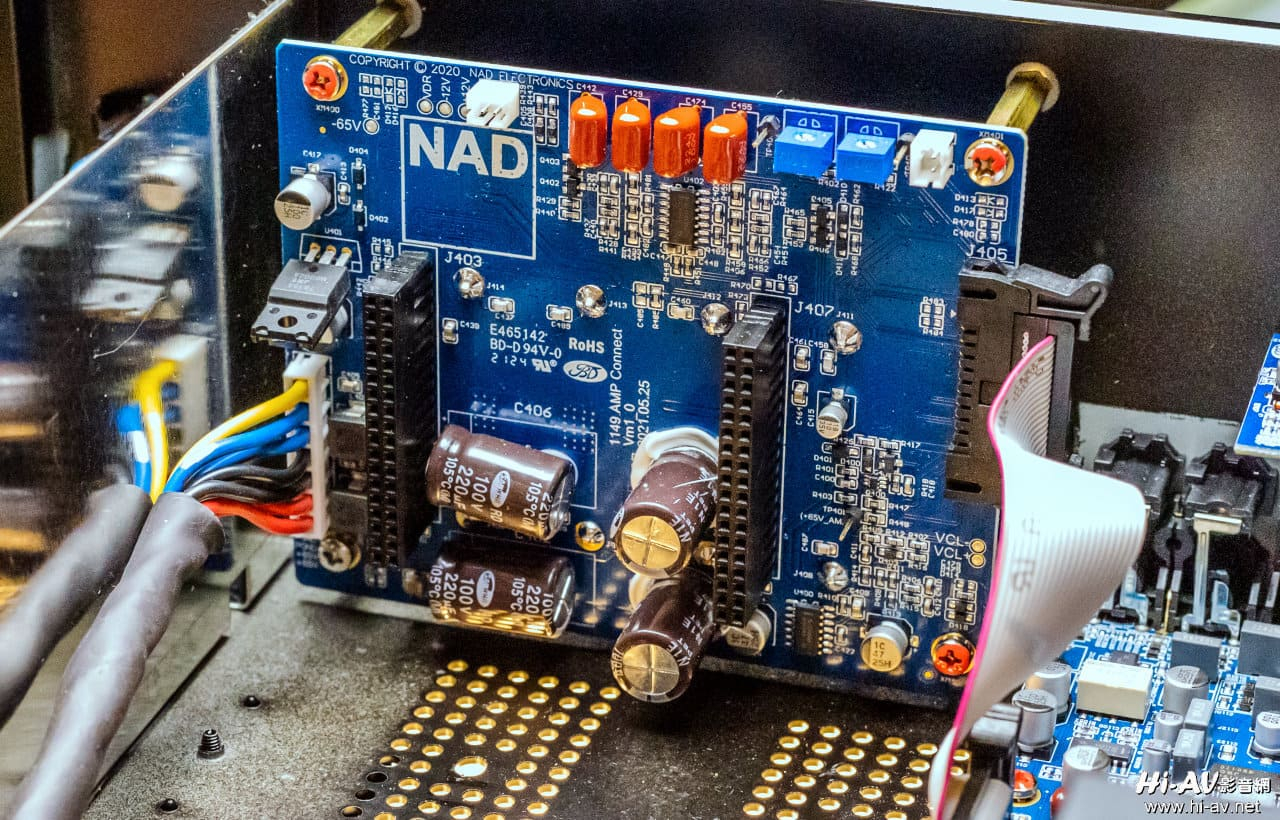

14前面提到與背板平行、串接喇叭端子與兩塊Hypex nCore功率放大模組的電路板,在取下兩塊Hypex nCore功率放大模組之後,可以發現電路板上有很顯著的NAD商標,說明這是由NAD規劃設計的,電路板前方的C 399機箱底板上有許多密集的小圓孔,它們的作用是導入機箱底板下方的冷空氣,讓Hypex nCore功率放大模組之金黃色散熱片能有更好的散熱效率。

位居背板中央核心區域的C 399主電路板

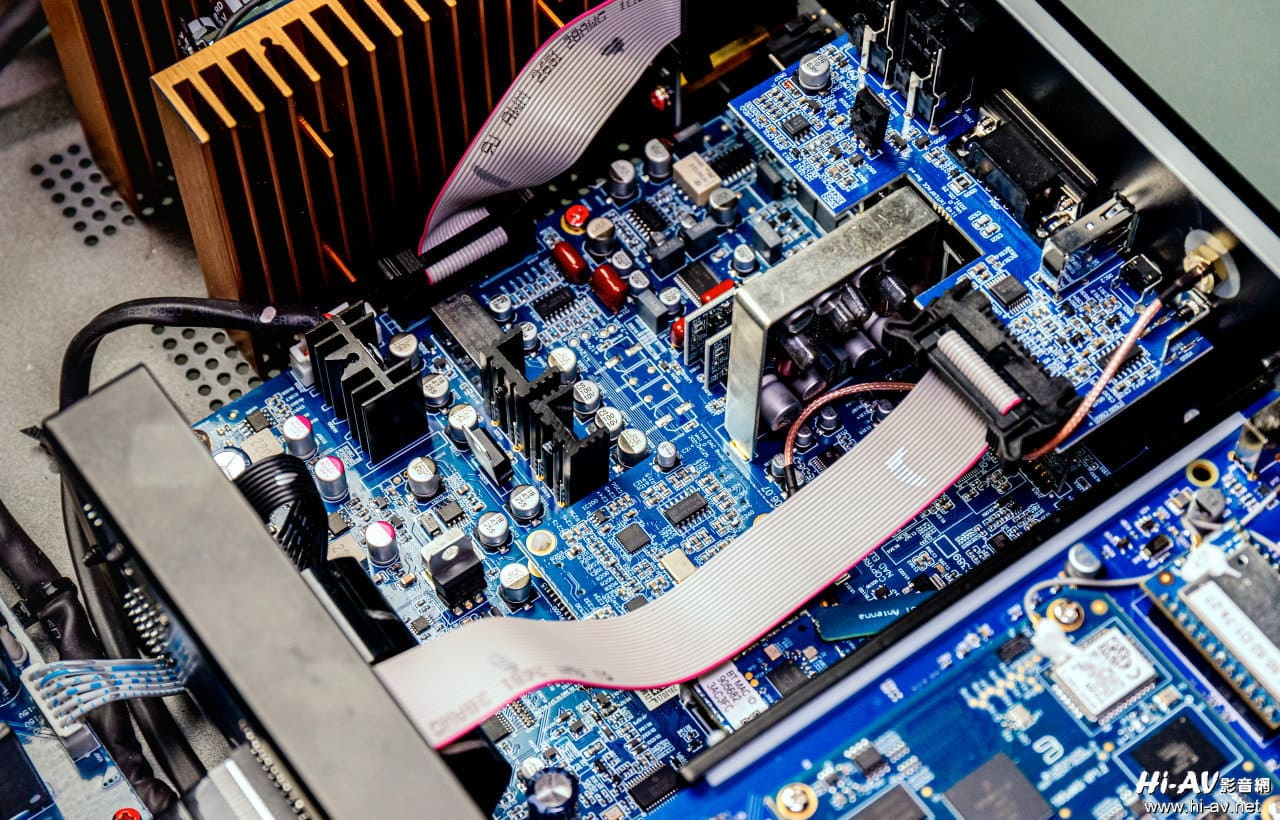

15C 399將主要數位運算核心都集中在主電路板上,前端可透過MDC模組擴充機能,後端則將處理後的音樂訊號送到Hypex nCore功率放大模組推動喇叭。這塊主電路板除了整合電源穩壓電路就近供電之外,也有疊加的模組電路板來執行特定的運算功能。

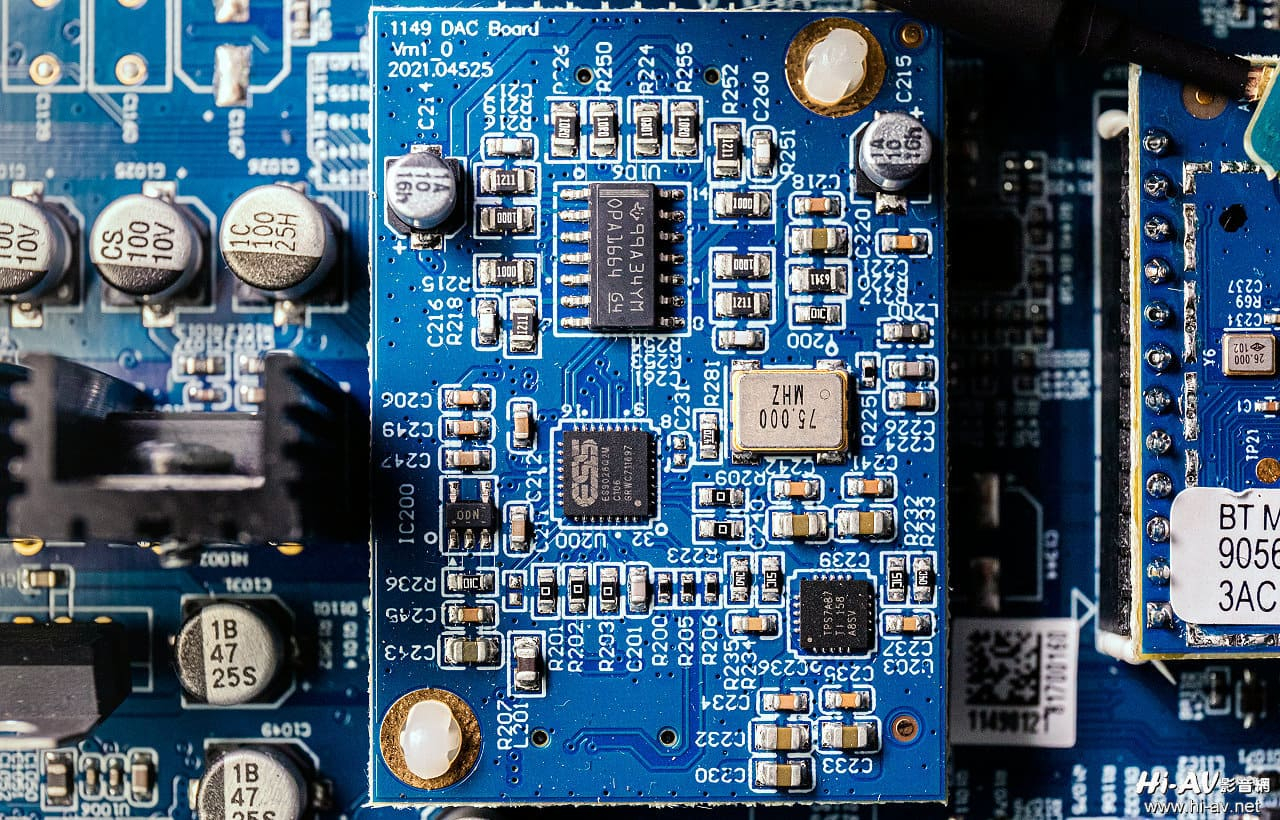

16像是剛好被前一張照片灰色排線遮住的,就有本機架在主電路板上的「數位類比轉換電路板」。其核心區域有著「ESS」商標的正方形晶片,就是本機的ESS ES9028Q2M數位類比轉換晶片,具備384kHz/32bit的數位類比音訊轉換能力。

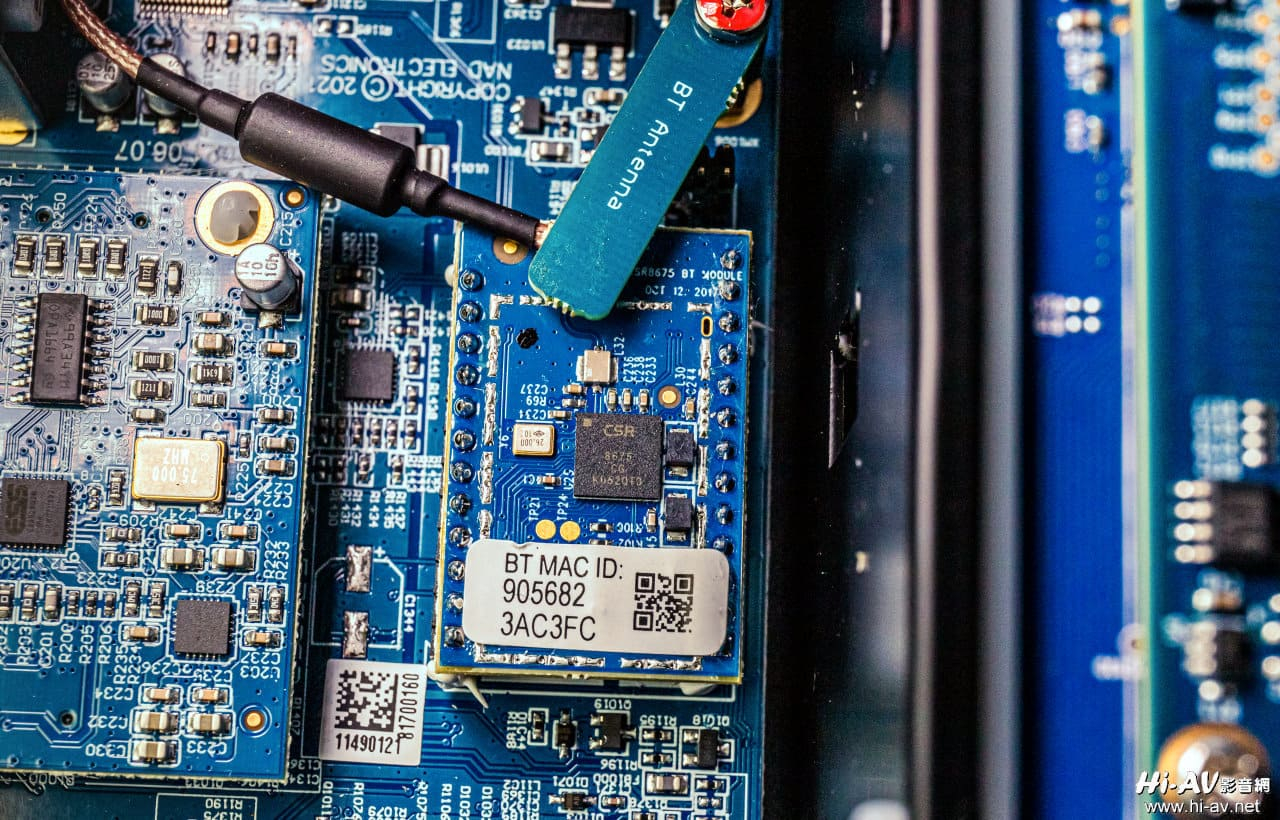

17旁邊的CSR8675藍牙接收模組也是疊加在主電路板上的,倘若日後有必要,NAD可單獨更新數位類比轉換或藍牙模組,為日後的升級提供更多的可能性。

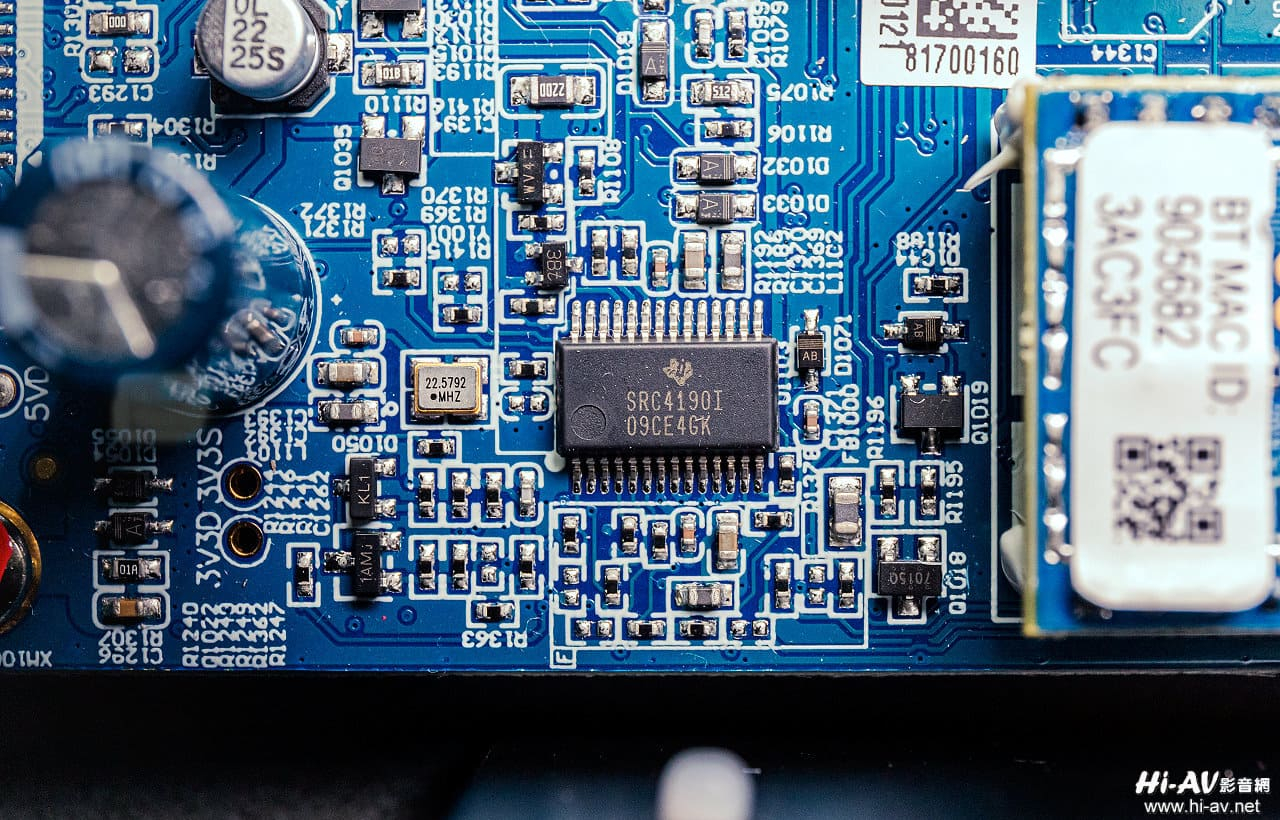

18在主電路板靠近數位類比轉換電路的附近,有一顆TI SRC4190非同步取樣轉換晶片。當用家播放像是音樂CD的44.1 kHz音樂信號時,可以透過它上轉至192 kHz取樣頻率,再使用ESS ES9028Q2M DAC晶片執行數位類比轉換,藉此得到更豐富的音樂細節呈現。

C 399提供兩組未來升級擴充度極高的MDC模組插槽

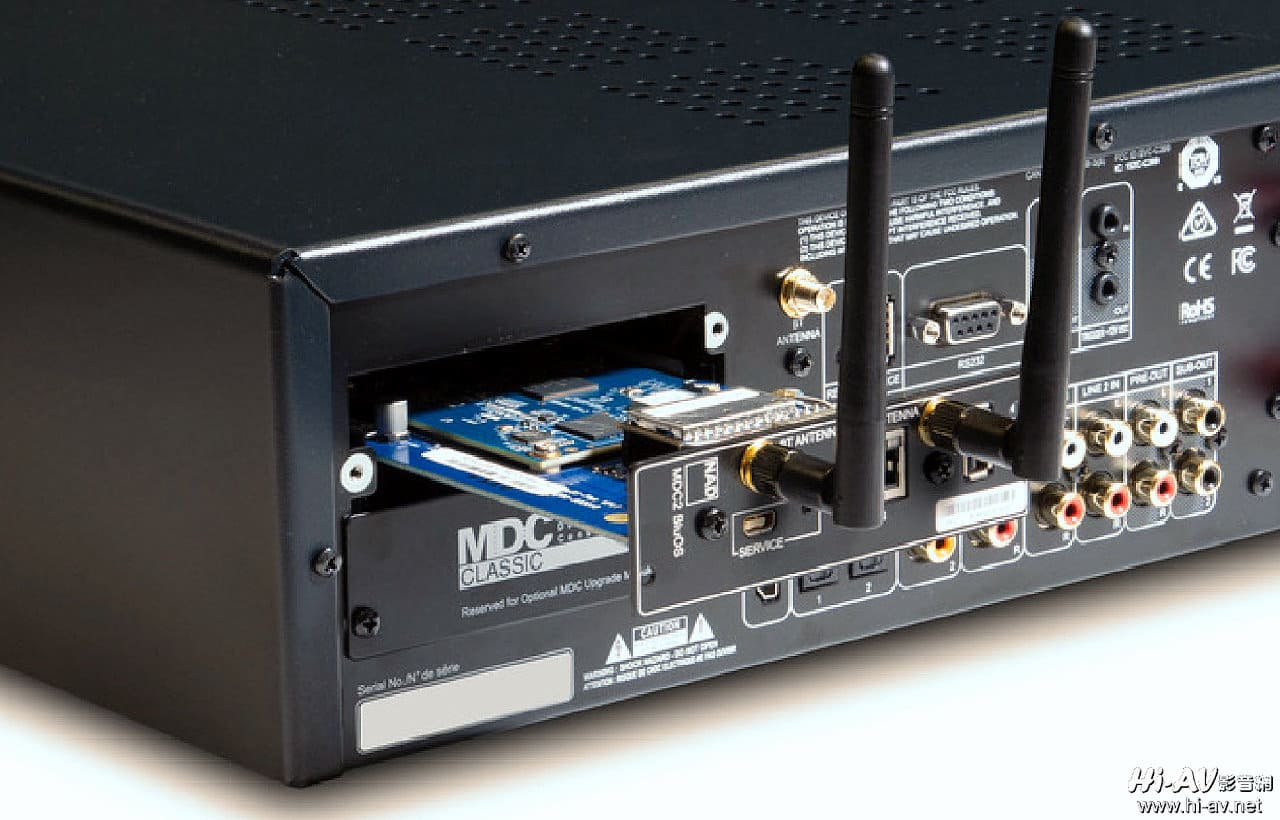

19NAD C399可選購MDC2 BluOS-D模組,升級BluOS 串流機能和Dirac Live空間校正。相較先前的MDC BluOS2i模組,新一代的MDC2 BluOS-D模組具備更高運算效率的新處理器,亦內建Dirac Live聆聽空間聲學校正機能(隨附校正用USB連接器與測試麥克風,Dirac Live量測校正程式提供免費下載)。

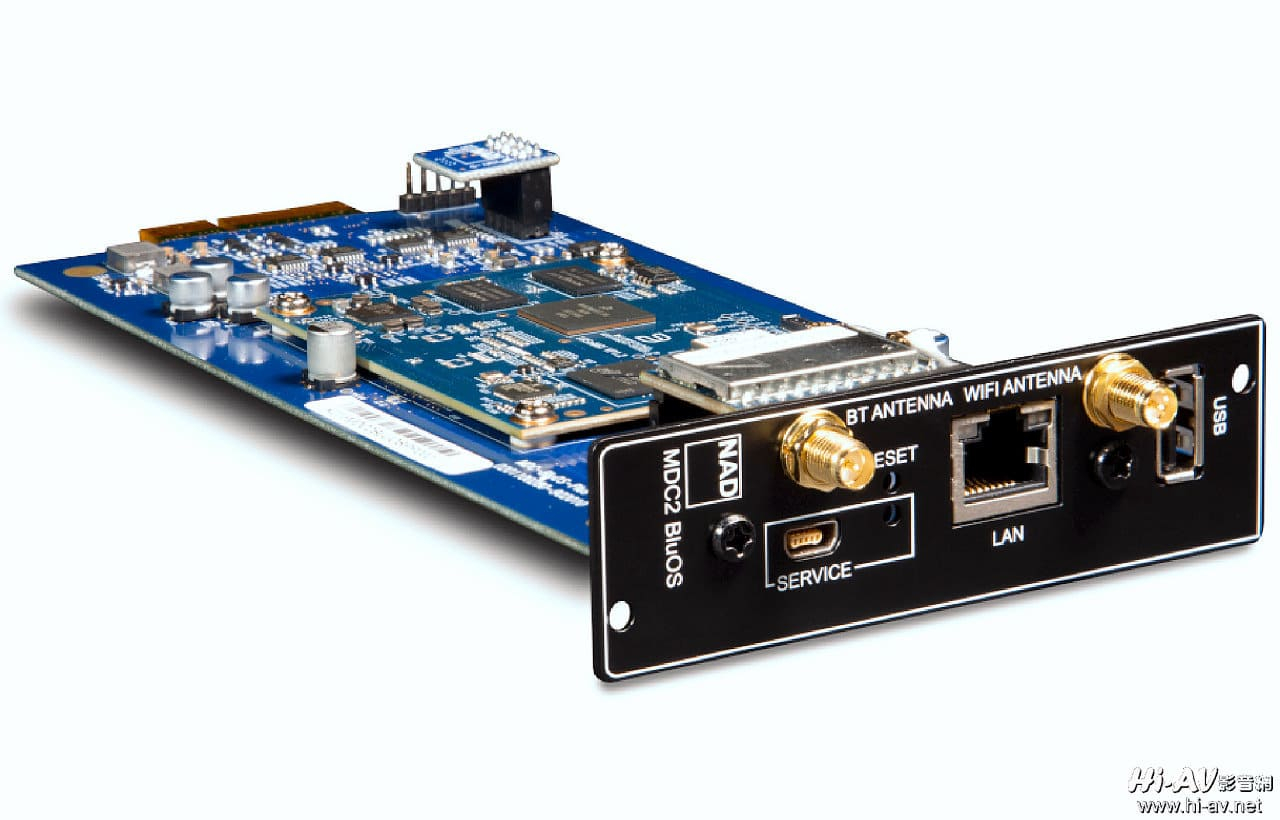

20這就是NAD最新一代的MDC2 BluOS-D擴充模組,其背板有乙太網路連接埠與USB埠,兩個天線端子分別對應藍牙與WiFi無線連結,另外還有一個作為維修連接的Micro USB端子。

21這是MDC2 BluOS-D擴充模組插入本機背板上方MDC擴充槽的俯視圖,C 399的MDC擴充插槽在左右兩側有滑軌,既能精準導引MDC擴充模組前端接點與擴充電路板接合,也能將MDC擴充模組電路板牢靠固定。

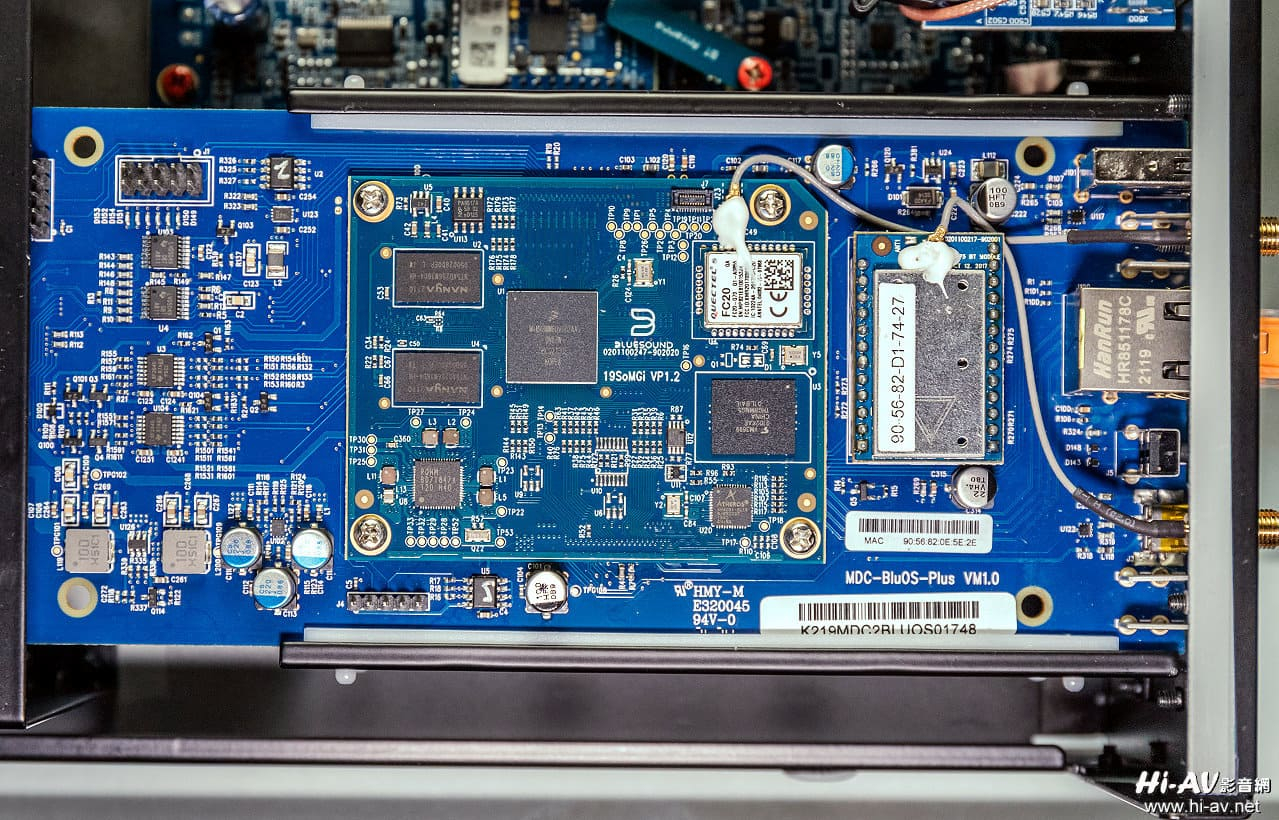

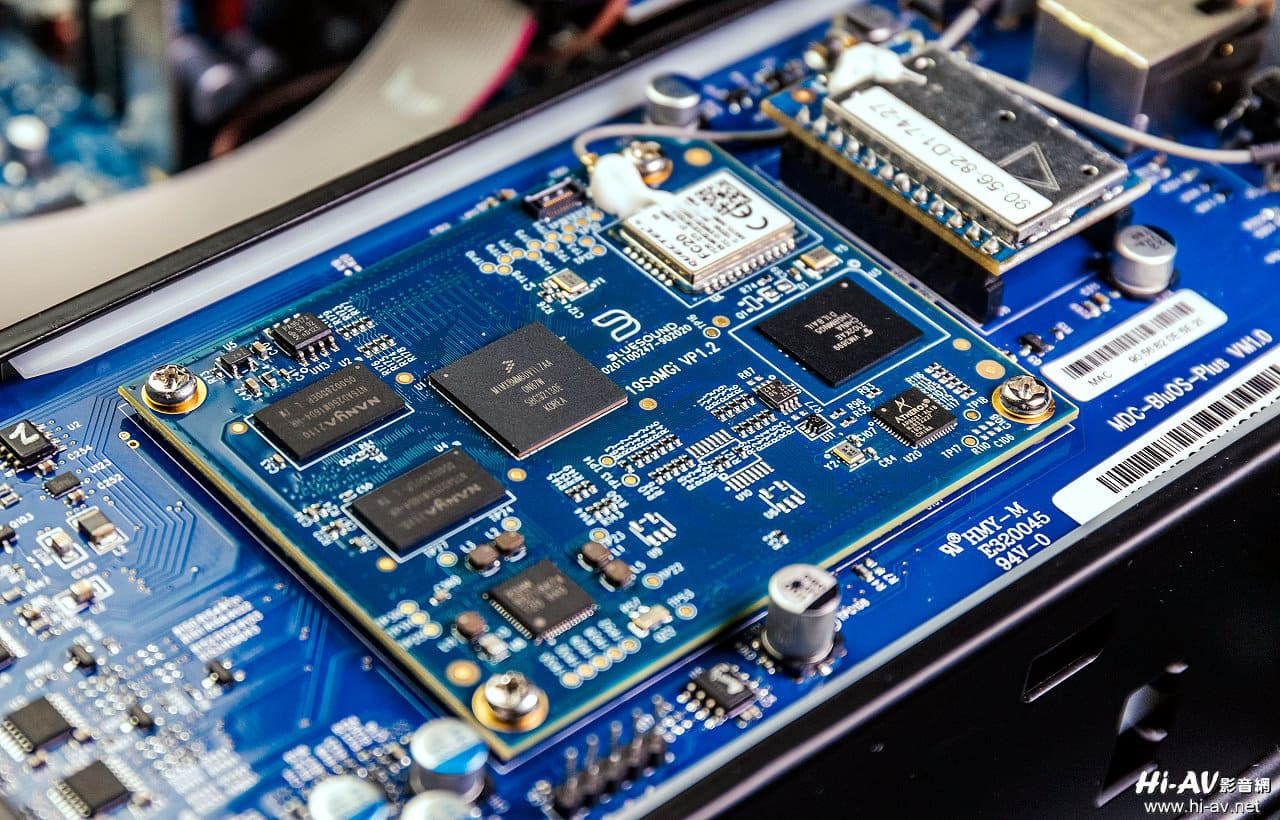

22BluOS對應與WiFi無線傳輸連結核心,在MDC2 BluOS-D擴充模組中央的方形電路板上,採用獨立電路板的設計使得未來功能、性能擴充更為便利。

NAD C 399重要特點

  1. 與M10相同的Hybrid Digital D類Hypex nCore功率放大模組
  2. 可選購MDC2 BluOS-D模組升級BluOS串流機能和Dirac Live空間校正
  3. 與M10、M33相同的384kHz/32bit ESS Sabre 9028 DAC
  4. 可調整增益的類比RCA輸入與超低雜訊MM唱頭輸入
  5. 各兩組光纖、同軸數位輸入以及新增的HDMI-eARC輸入
  6. 揚聲器A/B兩組輸出
  7. 雙向aptX-HD 24bit高音質藍牙
  8. 獨立的雙超低音輸出與前級(RCA)輸出
  9. 6.3mm專用接頭的耳機放大電路
  10. 12V觸發器電源聯控與IR紅外線輸入/輸出
  11. RS-232序列埠,用於與家庭自動化系統進行控制整合
  12. 能與Control4、Crestron、RTI、URC、Lutron、iPort、Elan、PUSH和KNX等智慧家居控制系統無縫整合

NAD C 399主要性能規格

  • 額定電壓:國際電壓100-120Vac / 220-240Vac,50/60Hz
  • 額定消耗電力:600瓦
  • 待機消耗電力:低於0.5瓦
  • 平均輸出功率:每聲道180瓦(8歐姆負載時)
  • 最大輸出功率:每聲道217瓦(8歐姆負載時)或每聲道400瓦(4歐姆負載時)
  • MDC升級模組槽:兩組
  • 數位輸入:HDMI eARC一組、同軸兩組、光纖兩組
  • 類比輸入:RCA兩組 、Phono MM一組
  • 超低音輸出:RCA(LFE)兩組
  • 前級輸出:RCA一組
  • USB-A端子:一組,SERVICE 維修用
  • 揚聲器輸出端子:A/ B兩組,支援香蕉插
  • 耳機孔輸出:6.3mm一組
  • 無線傳輸:藍芽,支援apt-XHD 24bit,支援雙向傳輸、接收與發射
  • 數位類比轉換晶片:384kHz/32bit ESS Sabre 9028 DAC
  • 最高取樣率:192kHz/24bit
  • 頻率響應:20 Hz至20 kHz(+/-0.3dB)
  • 訊噪比:前級高於106 dB、縱擴高於95 dB、耳機高於107dB
  • THD總諧波失真:前級低於0.002% 、縱擴低於0.02% 、耳機低於0.005%
  • 聲道分離度:前級高於100dB(1 kHz)或90dB(10 kHz)、縱擴高於90dB(1 kHz)或75dB(10 kHz)、耳機輸出高於62dB(1 kHz)
  • 輸入靈敏度:類比201mV、數位10.25% FS
  • 尺寸(寬×高×深,mm):435×120×390(含喇叭及訊號端子突出部分)
  • 重量:11.2公斤
  • 參考售價:C 399新台幣79,900元,選購之MDC2 BluOS-D擴充模組為新台幣19,900元
