在30多年前,我對NAD的印象是高性價比、聲音很有韻味的老牌子,然而到了最近幾年,NAD卻成為新世代擴大機的先驅者:以往空間校正絕大多數都是應用在環繞擴大機、環繞處理前級這些「多聲道」領域,而NAD抓住了時機,他們在自家環繞擴大機應用瑞典Dirac Live的空間測試校正技術之後,察覺到該技術在準確性、聲音表現已經能符合二聲道音響玩家的要求,於是把Dirac技術應用在自家的串流綜擴與串流前級,為眾多玩家解決空間響應、音場對稱性的問題,確保音樂重播的正確性。

213409kjnhjnrzjm1shn43

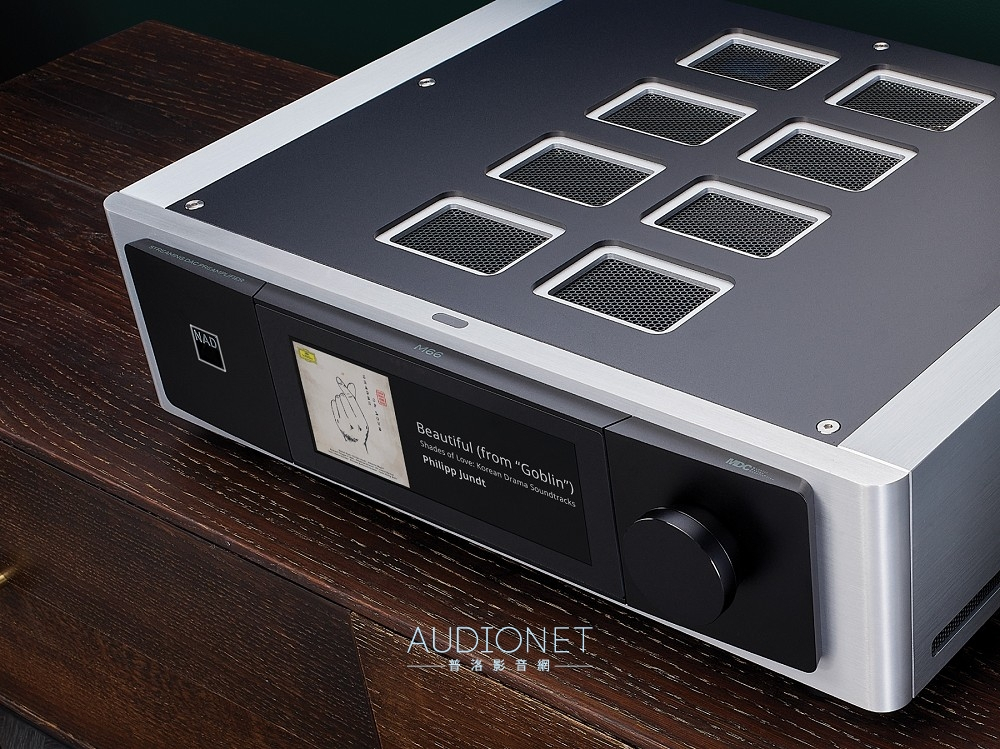

以M66搭配M23作為現役旗艦前後級組合

在NAD家族中最具代表性的是旗艦「Masters系列」,先前已經推出結合Dirac Live空間校正與「D類功放王者」Purifi Eigentakt的M33綜合擴大機,這根本就是兩大頂尖技術的強強聯手,有DRC還加上超低失真、每聲道額定輸出功率高達200瓦超低失真的功放電路,我老實說,M33打趴一堆前後級分體組合,怎知道NAD的下一步就是要推一套前後級:配備NAD特別版Purifi Eigentakt模組與強力電源的M23後級已經上市,接著就是等這部M66串流前級上場。

既然要做成分體式,那就必須在前級部分超越M33。在功能性方面,M66內建Wi-Fi與藍牙並具備BluOS多室串流,可以透過網路連線播放PC以BluOS應用程式作為伺服器、或者從NAS分享的音樂檔案,用家還可以把USB硬碟裝滿音樂檔案夾、插入M66機背的USB端子即可作為M66的音樂庫,近期BluOS在新版升級(4.2版)之後,還可以讓M66作為伺服器、把插入USB硬碟的音樂檔做共享(讓其他空間BluOS音響器材共用)。

配備HDMI eARC

除了聽自己的音樂檔,M66還因為用BluOS讓它具備非常豐富的串流功能,NAD是目前極少數支援KKbox的品牌、同時也是極少數對應Tidal Connect的品牌(Tidal操作使用便捷許多)。M66有MQA解碼能力,還可以免費聽Radio Paradise用MQA編碼的高音質音樂電台,讓用家能直接比較相同音樂內容採取MQA(Hi-Res)與CD等級兩者之間的音質差異。

213409s2ghtp66gr4grttt

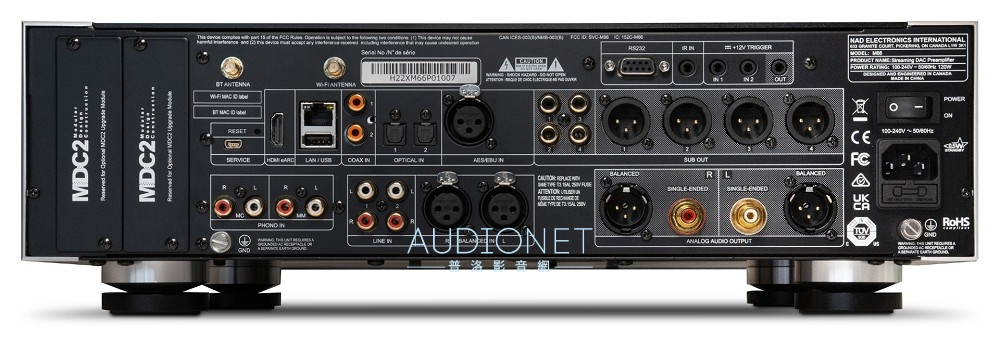

▲NAD M66跟一般前級最大的差別是「有2.4聲道前級輸出」,而且從機背可以看到它還是給「雙份」:單端(RCA)與平衡(XLR)都是2.4聲道前級輸出。在黑膠唱盤的對應是MM、MC唱頭輸入兼備,最左方有兩個MDC2插槽可以擴充模組增添功能(例如HDMI輸出入界面)。

串流固然很重要,但是對於現在的很多音樂愛好者而言,結合聲音與影像的YouTube影片是非常重要、甚至是使用時數最長的主要音樂內容來源,我想也該有很多玩家們注意到從今年開始有愈來愈多的音樂影片(包括古典音樂)的影片規格達到4K(2160p),NAD M66配備HDMI eARC端子,只要連接智慧電視「有ARC」的HDMI輸入端子,M66就能接收從智慧電視輸出的數位音訊、讓音響系統完全替代電視機內建喇叭發聲,絕對能讓用家好好享受YouTube音樂影片,在觀賞Netflix、Disney+串流電影時用音響系統展現出更強的聲音能量與說服力。

213918ktv1wbbewag27tzg



▲NAD M66跟一般前級最大的差別是「有2.4聲道前級輸出」,而且從機背可以看到它還是給「雙份」:單端(RCA)與平衡(XLR)都是2.4聲道前級輸出。在黑膠唱盤的對應是MM、MC唱頭輸入兼備,最左方有兩個MDC2插槽可以擴充模組增添功能(例如HDMI輸出入界面)。

「類比直通」路徑

接下來為您解說NAD M66的硬體結構與應用技術,我必須說這是我分析電路近三十年來看過最特別、最先進、也是設想最周到的前級結構,對應數位與類比訊源兩者的信號路徑與流程都採取了最佳化設計。M66並不是像多數製品只是在串流播放機的數類轉換電路後面「加點東西」、使它們具備部分前級功能(主要就是控制音量而已),我能看得出本機的設計者是把M66的串流前級和類比前級先當成「獨立的個體」設計,然後再結合起來。

我先說類比前級部分,本機的Phono Stage能對應黑膠唱盤的MM/MC輸入,唱放電路與其他類比輸入(Line in)在訊源切換之前先做緩衝放大,隨後使用旗艦級音控晶片MUSE72323,此音控晶片以數位「控制」晶片內電阻陣列的切換、調控輸入音訊大小,因此是「類比音控」,MUSE72323也是目前最高性能、最安靜的音控晶片之一,它的輸出雜訊僅有0.63µVrms(低於百萬分之一伏特)。在M66類比前級電路的末段則是有訊源切換與緩衝放大前級輸出與耳擴電路。由於本機有完整的類比前級電路,因此能讓每組類比輸入信號採取「類比直通」模式,可以跟所有「純類比」前級一樣,只做唱放、訊源選擇、音量控制與放大,沒有A/D、D/A數位與類比之間的轉換。

數位與類比輸入皆能用Dirac Live空間校正

NAD要推出M66的消息在今年五月就已經曝光,當時玩家們很驚訝的是M66不僅內建了Dirac Live、竟然還可以接四支超低音喇叭!先前NAD產品經理Cas Oostvogel來台時表示M66不但有Dirac Live Full Bandwidth(20Hz至20kHz的全頻段校正),而且還會有Dirac Live Bass Control Multi Subwoofer做各聲道喇叭與四支超低音喇叭低頻響應與相位的最佳化整合校正,在校正之後不只是「皇帝位」、還能讓聆聽區域的所有座位都能獲得非常平坦、均衡的頻率響應,Cas在受訪時還透露未來M66還有可能讓用加付費升級Dirac Live ART。不管怎麼說,NAD M66直接搭載位階在「全頻版」Dirac Live之上的Bass Control Multi Subwoofer,這在目前的二聲道音響製品中是配備Dirac技術位階最高的一部。

首度應用DDH技術

M66要做Dirac Live空間校正就一定有數位音訊處理,這次M66還首度應用DDH(Dynamic Digital Headroom, 動態數位餘裕)技術,在原生低取樣率上轉高取樣率的數位音訊處理過程中,DDH能夠在原生音訊相鄰兩個取樣之間加入運算插入的新取樣之後、更接近類比音訊的線性狀態,消除原生數位音訊取樣間削峰失真,講得更白話一點:DDH的作用能有效提昇CD等級數位音訊在本機播放的線性特性,聽起來會更像聽Hi-Res。

類比音訊輸入也能做Dirac Live校正

M66配備NAD特製的BluOS 192kHz/24bit Hi-Res串流模組,此模組負責數位音訊處理的「引擎」是NXP i.MX 8M Mini MIMX8MM6DVTLZAA,這是一款4核心1.8GHz ARM Cortex-A53 CPU,由於NAD M66需要處理的聲道數遠比環繞處理前級少得多,因此以晶片的運算能力推測(原廠未說明),我認為數位音訊的處理精度很有可能是以32 bit做Dirac Live的數位音訊處理。

213409gaacaazml2jjff19

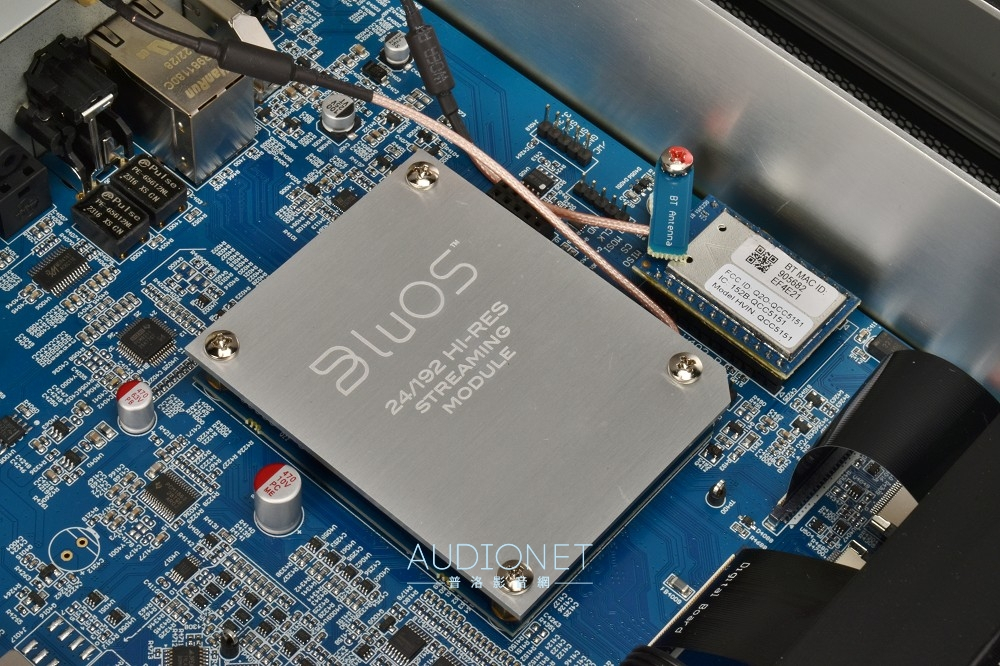

▲本機的BluOS串流模組與藍牙模組都是裝在數位主板上,在這張照片BluOS串流模組後方、機背之前的兩個小方塊是給數位同軸輸入使用的隔離變壓器。

213409xfviora2m2i6gmfj

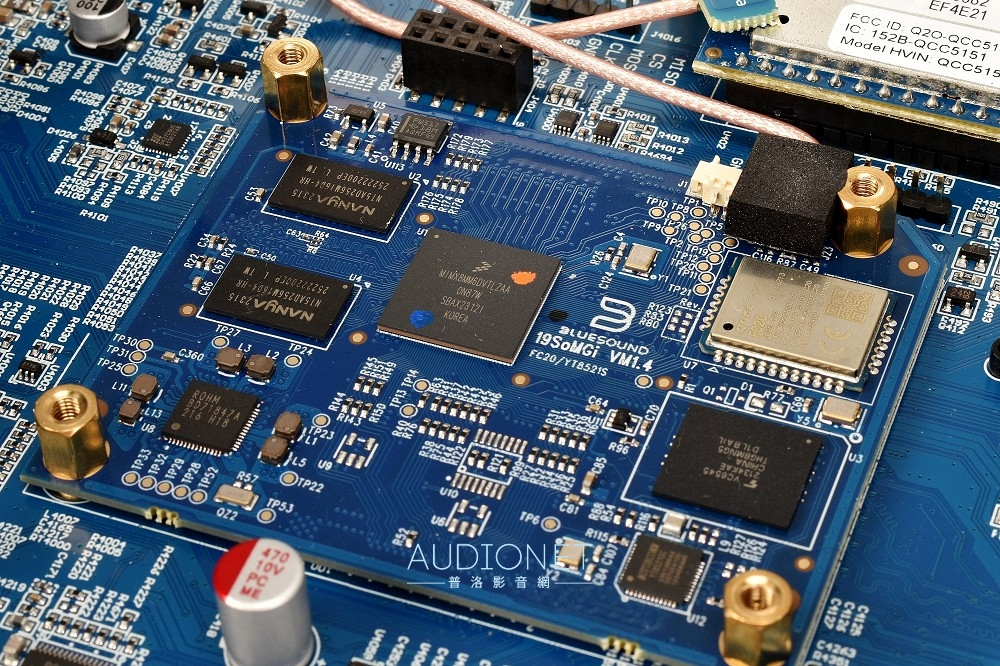

▲拆下BluOS串流模組的頂板就能看見NXP MIMX8MM6DVTLZAA,本機就是用這款4核心1.8GHz ARM Cortex-A53 CPU做數位音訊處理。

Dirac Live的處理效果我想已經有很多玩家體驗過,它主要的作用是大幅優化頻率響應與暫態響應,既然是「數位」音場校正,自然是對數位輸入與串流最有利,但頻率與暫態響應是空間與喇叭的問題,既然已經有Dirac Live就不要只優化數位訊源、也要能用在類比輸入,所以在類比訊源、包括黑膠唱盤經過唱放與緩衝放大電路之後,認為「類比的歸類比」堅持類比輸入就該走純類比路徑的玩家可以選用我在前一段講到「類比前級電路」以外,NAD還讓M66為類比輸入提供了第二條路徑:使用目前最高性能的ADC晶片之一ESS ES9822PRO,把類比信號轉換成數位、送進BluOS串流模組做數位音訊處理,因此M66可以為所有類比與數位訊源做Dirac Live校正與低頻管理處理,既然有低頻管理,就可以讓玩家自訂左右聲道喇叭與超低音喇叭之間的分頻點(數位分音),且四支超低音喇叭是個別獨立的設定與校正(不是1分4的並聯輸出)。

用對方法,讓旗艦DAC晶片ES9038PRO動態範圍高5dB

M66的數類轉換電路真的很考究,連我都沒想到竟然會這麼「龜毛」,我原本就知道它用上了現役DAC晶片性能王者(超低失真、動態範圍最高)ESS ES9038PRO,但是我也很在意M66「怎麼用」這塊DAC晶片。ES9038PRO是一枚「8聲道」DAC晶片,既然已經有8聲道,左右聲道加上4個獨立超低音輸出才6聲道,全部就用這一枚ES9038PRO就能搞定。

213409vxfh0fhgfx8gs5oy

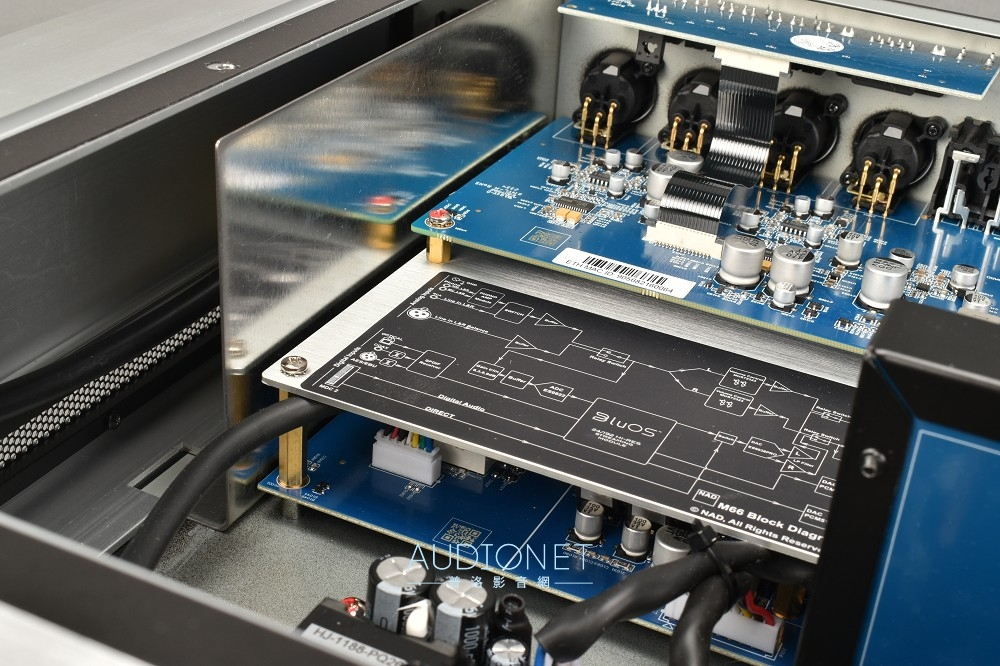

▲左右聲道的數類轉換電路是在下層的聲頻電路板。NAD把本機的電路結構方塊圖畫在上下兩電路板之間的金屬板上。

但M66就是為了注重音質,把數類轉換電路分為「主要聲道」與「次要聲道」兩組ES9038PRO只負責左右聲道的數類轉換,它採取stereo mode(把八個聲道以4+4疊成二聲道來用)動態範圍高達137dB(A加權)、足足比8-ch mode(132dB)高出5dB之多;另一組數類轉換電路則是配備兩枚TI PCM5122(32bit二聲道DAC晶片),專門做4個獨立超低音聲道的數類轉換,後面加上增益+15dB的高電平放大電路、直通機背的超低音輸出端子。

213409or4q1ka1qyuu5u4k

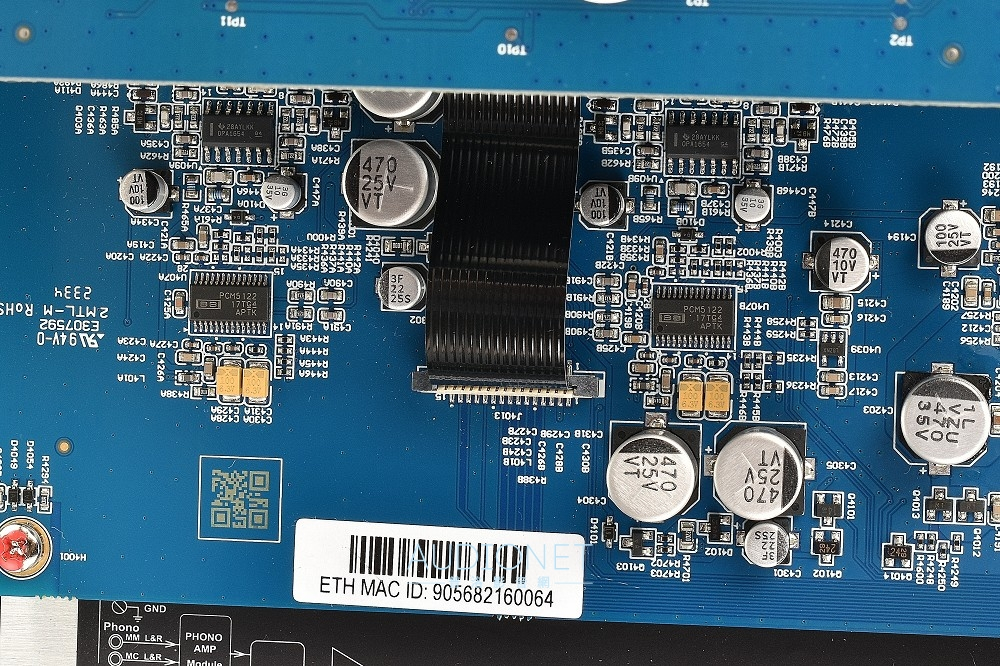

▲千萬別誤會TI PCM5211這不是給左右聲道使用的,而是超低音聲道使用的數類轉換晶片。

聲頻信號走捷徑

在我實際試聽之前,我從一個環節看出本機的設計者極力想讓M66呈現出純淨中性的聲音特質:M66只有在類比輸入、並且是走純類比路徑時,聲頻信號才會通過音量控制晶片,若玩家聽串流、數位訊源或是在類比輸入時使用Dirac Live,在數類轉換之後的左右聲道聲音信號會「跳過」音控晶片,直通左右聲道輸出級緩衝放大電路(或耳擴),換言之只要是走數位路徑,就是讓數位音訊處理加上數位音控合併處理,音量控制已經做了,就沒有必要讓數類轉換電路輸出的音訊通過音控晶片裡面的電阻陣列與放大電路,更能維持數類轉換電路的低失真、低噪音與低音染特性,電路設計者能「想得這麼細」真讓我覺得佩服,這樣確實作到類比與數位訊源兩方音訊路徑的最佳化。

除此之外,M66還採取數位、類比分離設計:所有的數位界面、數位音訊處理以及次要聲道(4個超低音輸出)數類轉換電路是在上層電路板;左右聲道的數類轉換電路、唱放、類比音控、前級放大與耳擴電路則是在下層電路板,在上下兩塊電路板之間有金屬板隔開,能夠阻擋上層數位電路產生的電磁噪訊污染下層的聲頻電路,這些都是考慮到「低噪訊」的配套製作。

用Dirac Live調聲?

在實際試聽之前我先完整執行了Dirac Live的校正程序,初學者只要按照步驟執行測試完畢後,選擇兩種預設的目標曲線型態,最後計算濾波器、傳送給M66執行,M66有5個Slot可以分別命名儲存Dirac Live的調校結果。在此我想跟玩家們講個觀念,不管是哪一種應用先進DRC(數位空間校正)的製品都不是只能做「校正」而已,某些品牌會把「校正」與「調聲」做成兩個項目,在DRC校正過後玩家還可以再動手調等化,應用Dirac Live的製品則多半沒有額外的等化調整項目,但是在Dirac Live應用程式「自訂目標曲線」也可以調聲。

213409zg7z7dgq0g26qgmo



▲正規的Dirac Live校正請使用筆記型電腦執行最新版的Dirac Live應用程式,並且可以使用精度更高的測試麥克風、導入麥克風校正檔。

213409vvv33rd383m63s6s

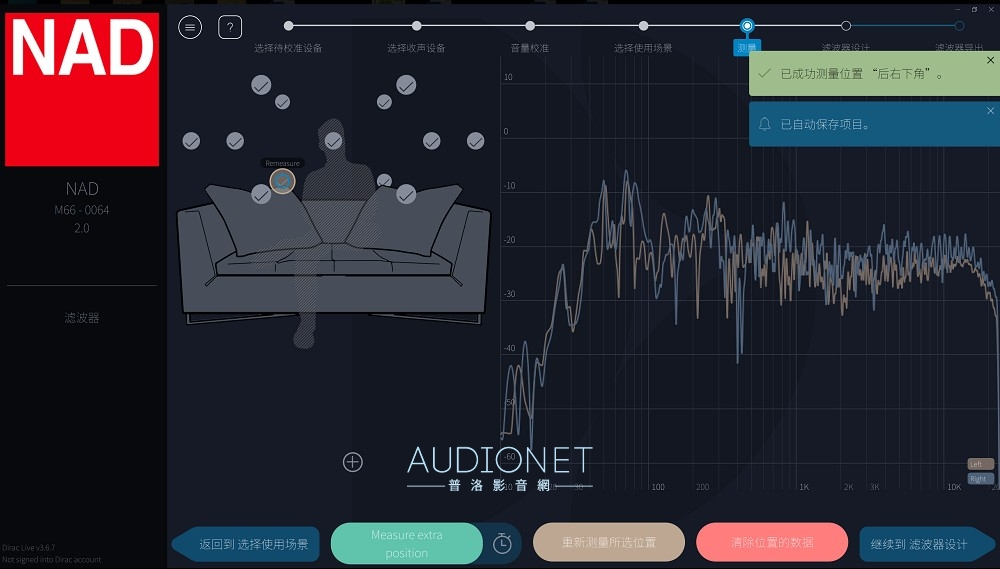

▲在測試階段只要測過5個測試點就能計算Filter,但最好還是把所有指定位置全部測完效果更好。

213409tmyahy00e9m6aa0x

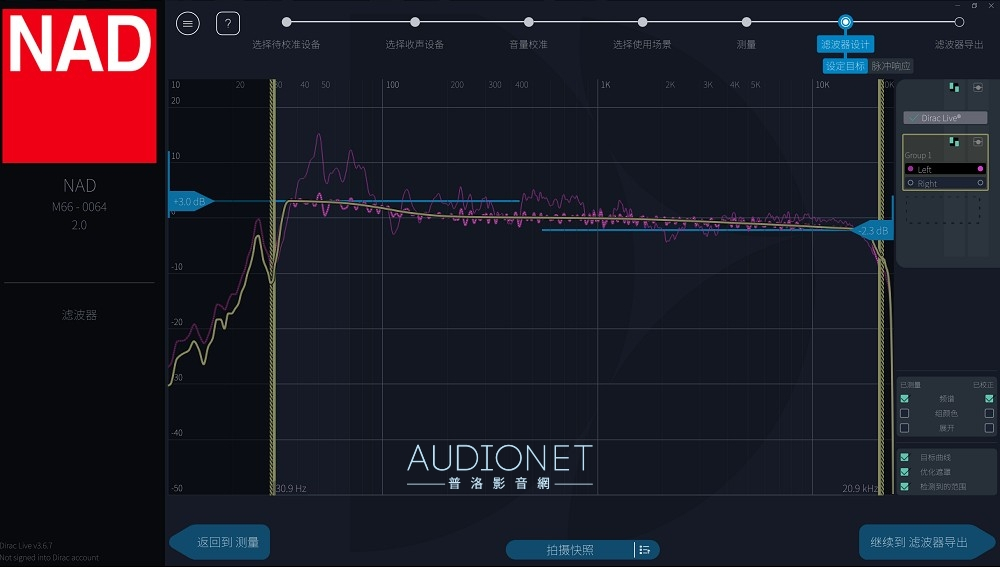

▲完成測試之後,我們可以自訂或使用自動產生的目標曲線,本圖的細線是校正前的頻率響應、粗線則是預判校正之後的頻響曲線。

213409o0ev0e8abvvjbcvj

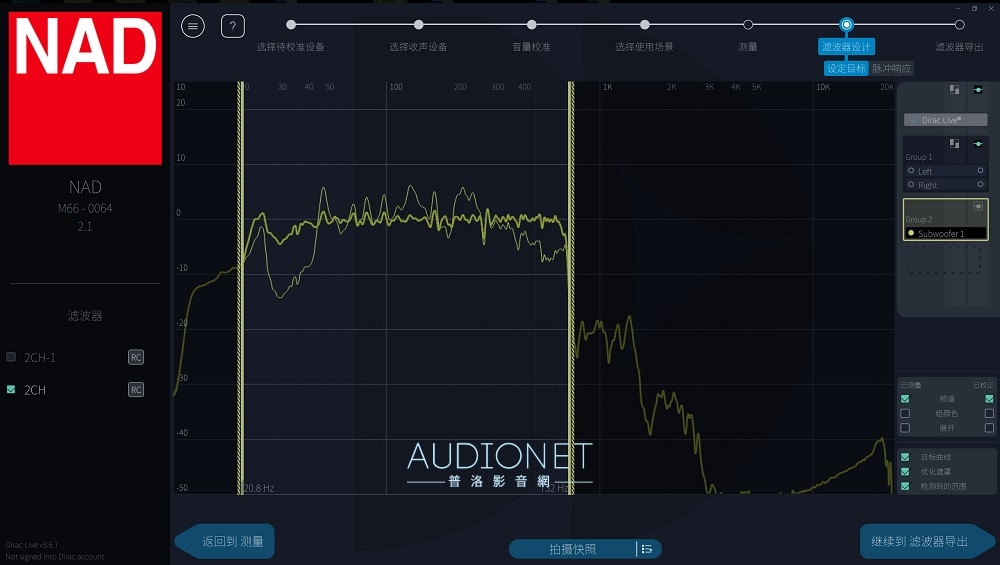

▲如果有接超低音喇叭,Dirac Live也可以藉由校正削平駐波並為陷落頻段做補償。

很多玩家沒有這樣的概念,用DRC校正過後對聲音表現不滿意就去否定它,其實這不是DRC的問題,各家技術的基本作用都是能讓系統的頻率響應更正確,只是主觀的聽感喜好沒有對錯可言,從年輕到老已經聽習慣低頻駐波影響的狀況,一時難以接受突出的低頻駐波能量被整平的結果(覺得低音太薄)。

玩家對DRC校正後的低頻量感不滿我完全能理解,但是請千萬不要放棄使用DRC,以M66使用的Dirac Live來說,我們在基本校正完畢儲存以後,在Dirac Live應用程式的「濾波器設計」就能自己拉動目標曲線來調聲,如果您覺得初始校正的低音太薄,我們可以把目標曲線的100Hz附近稍微拉高到3dB、60Hz以下到左右聲道喇叭低端自然滾降之前拉高到4dB左右,調整完畢之後再到「濾波器導出」、把調整結果儲存到M66還沒用到的「空Slot」,這樣就完成了一組調聲,隨後就可以實際聽聽看:剛剛自訂目標曲線的這組設定就比原來自動校正的低音聽起來更「壯碩」,而且也能有效去化Dirac校正前低頻駐波造成特定頻率的轟鳴,極低頻、低頻、中低頻想要「加厚」到什麼程度,想要高音柔化到什麼程度自己都可以多嘗試,每次調整都可以存檔在電腦,用這招調聲還很有得玩呢!至於高頻上端的自然滾降(15kHz以上)我不建議玩家利用自訂目標曲線拉平,這一方面是基於麥克風精度與測試方式的考量,再者補償高頻上段滾降混增加喇叭高音單體的負擔而增加失真,會讓高音聽起來刺耳。

213409cghtnbz6gzgtthek



213409bx6zd42ydgzg5bbp

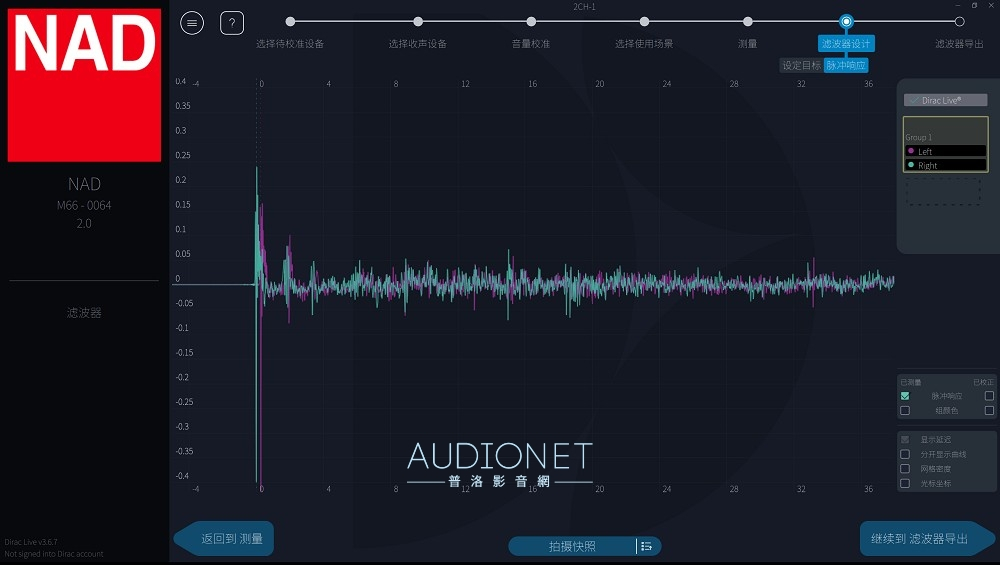

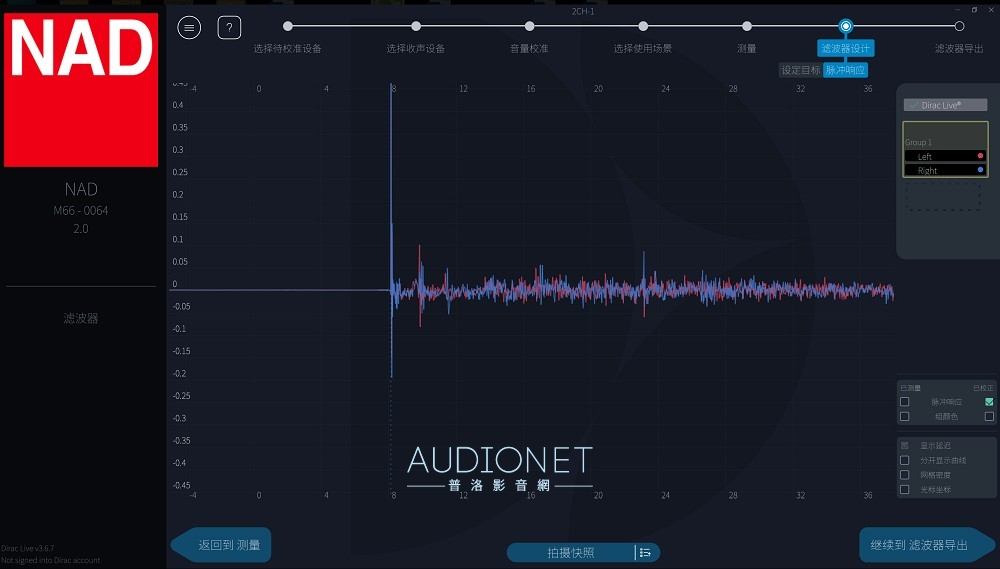

▲Dirac Live不僅能校正頻率響應,它還能改善暫態響應,以上兩圖是校正前與校正後的比較。

沒有雜質與染色的高純度聲音

這次評鑑我是用M66搭配同系列的M23後級,喇叭則是使用ELAC VELA BS 404,內行人一看就知道,我是想用氣動式高音來檢驗高音的質感。第一階段我先把Dirac Live Off進行試聽,我只能說如果喇叭擺位沒問題,M66搭M23的聲音真的很迷人,先前我已經試用過M23(與其他器材搭配)、它是非常中性的後級,這回聽M66搭M23,我很確定這是同質性的搭配,M66的聲音也是中性,極為清澈通透,以沒有雜質與染色的「高純度聲音」展現出它高解析特性,中、高音精緻而自然,低音則是顯得俐落快速。M66的中性不是沒韻味,而是表現屬於音樂軟體本身的韻味,像是The Beatles – Get Back Rooftop Concert就能完整感受到1960年代的類比聲與年代感。

有DRC就能讓喇叭擺位更自由

我這回故意讓ELAC VELA BS 404像一般家庭客廳擺在靠近前牆的位置,在Dirac Live測試頻響後就能看到它的這對書架喇叭的低頻下端可以飽滿延伸到33Hz左右、幾乎等同於中型落地喇叭的水準,但於此同時也會因為離牆太近與Room Mode的影響(不是喇叭自身的問題),在40Hz至90Hz頻段的低頻量感太多,甚至在50Hz與70Hz各有一個超過10dB的峰值,我知道有不少玩家喜歡低音過量的聲音,雖說喜好沒有對錯,但我認為還是應該先校正再調聲,在M66開啟Dirac Live的狀態有效削平了駐波峰值、還補平了凹陷的頻段(只要玩家把Dirac Live玩熟還能如我前段所述自行調聲),此時由於低頻響應的正確性提高,且削平駐波峰值也同時減少駐波所在頻段的輸出能降低失真且省力,我可以明確聽出低音與極低頻的速度更快、解析度更高,優化了兩聲道頻響的對稱性使音像更為清晰且安定。

213409nojj3tw28rtbw2of



M66的Dirac Live幾乎無損音質

頂級玩家最在意的還是使用DRC對音質造成的影響,我在這純粹講「質感」,跟「高音少一點、低音多一點」的量感無關。我說個大實話:大多數DRC都會讓我察覺到音質減損(與Off或Pure Direct相比),而我切換比較M66 Dirac ON/OFF,兩者在小提琴演奏時表現出來的質感非常接近,如果沒有直接切換比較,播放同一段音樂很難分辨「質感」的差異(主要還是聽出校正前後頻響的差異),這表示M66所作的Dirac Live幾乎可說是「無損於音質」,這就是旗艦級製品的本領啊!

最佳推薦

M66中性的體質加上Dirac Live的音場校正,實際聆聽就能感受到它卓越的寫實性能,沒有雜質的聲音、不用開大聲就能有直視現場的強烈視覺感,更難得的是用它播放一般規格(例如44.1kHz/16bit)音樂檔的聲音精緻程度與Hi-Res極為近似,甚至播放YouTube音樂影片的音質(壓縮編碼)比很多音響系統上播放CD還好聽。M66不僅是NAD所說「全世界最先進的擴大機」,應用當前最先進的音場校正技術,更重要的是它能夠在串流、播放Hi-Res與CD等級音樂檔、看網路影片……等等所有的狀態下,都能展現傲人的音質與聲音正確性,我認為它是目前表現最全面的高價位前級之一,應該獲得我們的最佳推薦。

213409z78ug2nl9mk499e9

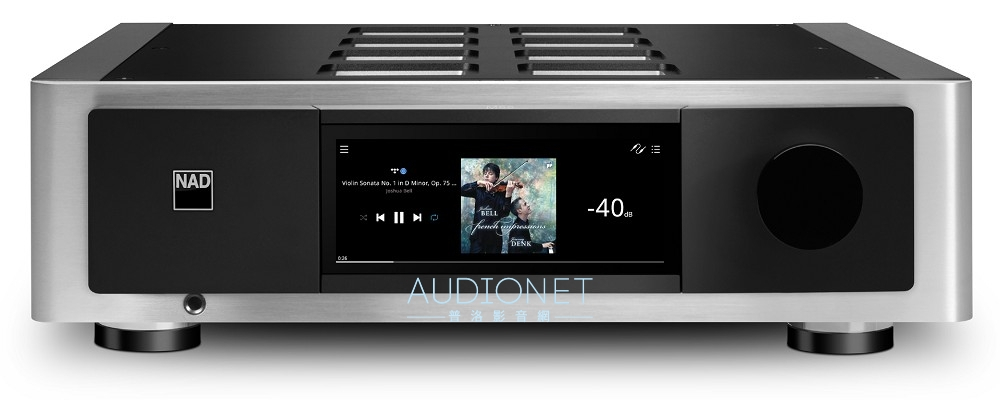

NAD M66 重要特點

  • NAD最新旗艦前級
  • 內建Dirac Live空間校正功能
  • 具備Dirac Live Bass Control
  • 四個獨立校正設定的超低音輸出
  • 內建雙頻Wi-Fi,雙向藍牙相容aptX HD
  • 具備BluOS多室串流機能
  • 支援AirPlay2、Tidal Connect、Spotify Connect
  • 配備HDMI eARC
  • 採用最高性能32bit DAC晶片ESS ES9038PRO
  • 對應黑膠唱盤MM/MC唱頭,有獨立類比聲頻路徑

參考售價:248,000元
