概述

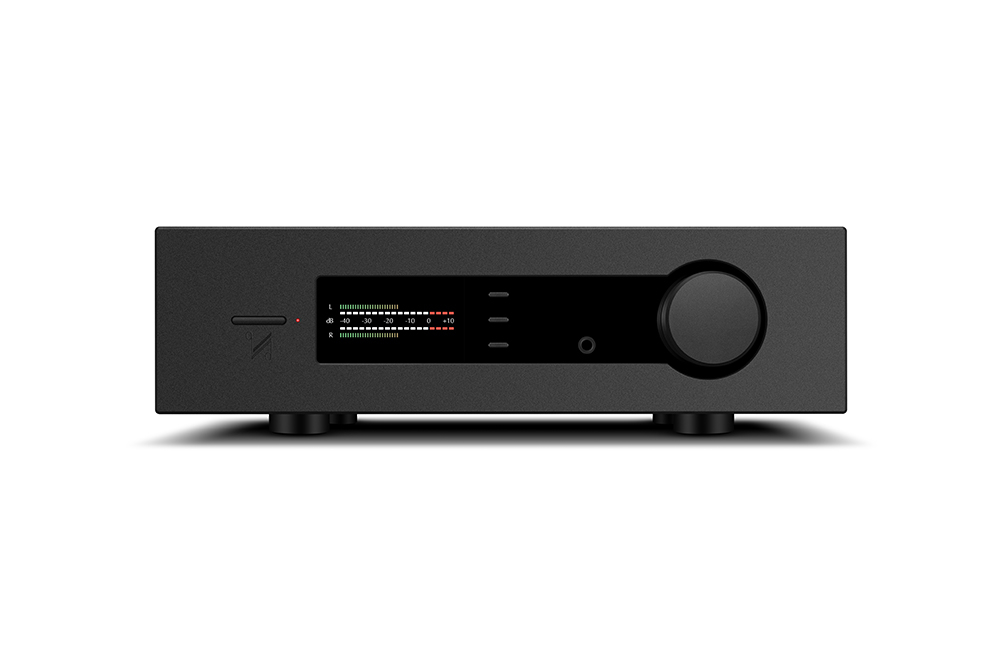

QUAD PLATINA綜合擴大機設計大膽，造型厚重，提供參考級音質、卓越功率和無與倫比的精細度。秉承QUAD經典風格，同時又以簡潔現代的設計理念重新詮釋了永恆經典。PLATINA系列保留了傳承的精髓，並融合了現代簡約的幾何造型、精緻的材質和實用至上的設計。手感細膩的鋁製旋鈕和精緻的按鈕環繞著清晰的TFT顯示幕，營造觸覺和視覺的雙重感受。規劃嚴謹的背板採用鍍金接頭，兼顧美觀與實用，確保使用者在每個接點都能獲得卓越體驗。呈現令人矚目的現代感。



源自設計的力量

作為旗艦系列的核心，PLATINA INTEGRATED擁有全新的強大功率擴大電路，堪稱精確驅動的典範。採用「雙單聲道」AB類設計，在8歐姆負載下可提供2 x 200W（4歐姆負載下為300W）的輸出功率，並擁有寬廣的動態餘裕和出色的動態控制力，帶來毫不費力的強大表現。這款擴大機專為驅動最嚴苛的揚聲器而設計，兼具強勁的輸出和發燒級的細膩音質，能夠以恢弘氣勢、精準控制和沈穩的姿態，展現音樂中最細微的細節。

歷經五年嚴苛的研發，PLATINA INTEGRATED由QUAD經驗豐富的設計團隊從零開始打造，並採用精心挑選的高品質組件。每個元件和配置都經過反覆推敲和驗證，以確保PLATINA INTEGRATED忠實秉持QUAD的設計理念和DNA。值得一提的，是與知名專家Wurth Elektronik合作專門開發的電容器，是其獨特設計架構不可或缺的部分。

電源部分採用訂製設計的 630VA 高功率環形變壓器，並配備大容量濾波電容（每聲道 44,000uF），類比和數位部分則採用串疊穩壓電路，進一步鞏固了QUAD在音樂完整性的卓越聲譽。從最細微的諧波泛音到強勁的動態變化，PLATINA INTEGRATED都能以非凡的真實表現、立體感和優雅的音質呈現音樂。

擴大機廣泛採用SMD元件整合設計，實現緊密、低阻抗、抗雜訊、高度熱穩定性且製造效率更高的結構。

這些精密的短接線意味著更低的潛布電感和電阻，從而降低了訊號和電源路徑的阻抗，減少了對雜訊和振盪的敏感性，並提高了高頻性能與穩定性。最佳化的元件佈局也最大限度地減少了迴路面積（這對電流路徑至關重要），降低了電磁干擾，並實現了更好的溫度以及電磁分佈的對稱性，這對於信號傳真和長期可靠性尤為重要。

最終呈現出引人入勝且通透的聲音，無論播放高解析度音訊檔案、經典類比唱片，或推動現代家庭劇院系統，都能忠實還原藝術家的創作意圖。

QUAD PLATINA INTEGRATED輸出級採用高性能的四通道主動音量控制。藉由主動電路實現精準的音量調節，使音量的增減自然流暢，帶來舒適的聽感。



數位領域

PLATINA INTEGRATED是一款功能齊全、真正現代化的擴大機方案；其數位功能的核心在於配置了ES9038PRO晶片的先進DAC。作為高階DAC設計的特徵，此DAC 部分採用兩組高精度主時脈，分別用於44.1 kHz和48 kHz。憑藉QUAD在類比和數位音訊方案領域的深厚積累，這款DAC晶片實現了極低的Jitter，並顯著提升了透明度和結像表現，從而忠實再現數位音源—最高可達PCM 768 kHz 與DSD512，在各種音訊格式中呈現栩栩如生的細節。PLATINA INTEGRATED充分利用ES9038Pro的強大功能，可將低解析PCM串流升頻至352.8kHz或384kHz，從壓縮或老舊錄音中挖掘出更多細節和更流暢的音質。五種用戶可選的DAC濾波器設置，可對聲音特性進行細微而有效的調整，以適應不同的音源和用戶的偏好。這種精細的調整對於應對數位格式和串流平台經常出現的品質差異尤其重要。



ROON TESTED

PLATINA INTEGRATED 也符合Roon Tested，因此可以享受 Roon 的強大功能。

我們的基本目標是提供始終如一的卓越使用體驗，這個目標不僅體現在軟體方面…我們的專業技術還延伸至音訊播放硬體，無論製造商為何。作為 Roon Tested合作夥伴，QUAD向Roon提供設備，用於在各種不同的作業系統和電腦上進行測試，並分享有關設計和功能的資訊。QUAD與Roon保持直接的合作關係，在許多情況下，Roon支援團隊都備有我們的設備，因此您可以放心地選擇將QUAD 硬體與Roon搭配使用。



實用性

儘管擁有豐富的性能選項和功能，但與所有PLATINA器材一樣，QUAD PLATINA INTEGRATED的核心在於精心設計的通用使用介面 (GUI)、觸感控制和全彩TFT顯示幕。此介面透過簡化了複雜的設定和功能，使其更易於存取和理解，提升了操作體驗。使用者可以快速瀏覽選項、一目了然地查看系統狀態，並清晰精確地​​調整參數，而無需記憶指令或透過莫名的按鍵組合。

此圖形使用介面(GUI)提供完整的連接選項，包括平衡式XLR、RCA、MM/MC唱頭輸入、兩組光纖輸入與兩組SPDIF輸入，以及PC USB音訊輸入，可滿足各種發燒級音響系統配置的需求。此外，創新的HDMI ARC輸入可與現代家庭音響和電視設備的無縫整合，確保娛樂系統能帶來高品質的聲音體驗。

功能齊全的遙控器也提供直覺且便利的主要控制功能，並且可控制PLATINA系列的所有機種。



類比領域

QUAD PLATINA INTERGRATED擴大機可透過兩組RCA輸入、一組平衡XLR輸入以及專用的高性能MM/MC唱頭擴大電路來連接類比訊源。每個類比輸入均可透過遙控器進行選擇，並且可透過功能豐富的圖形使用介面 (GUI) 進行獨立的靈敏度調整。

透過GUI，使用者可以存取並調節唱頭放大器的三種增益選擇（46dB、52dB、60dB）和輸入阻抗選擇（MM 或 MC），以滿足使用需求。這款客製設計的唱頭擴大電路是QUAD目前最先進的唱頭擴大器，JFET電路設計可透過提供高輸入阻抗來增強MM/MC功能，成為與MM（動磁）和MC（動圈）唱頭精確搭配的理想選擇。極低的噪音性能對於一般輸出毫伏或微伏程度微弱輸出訊號的MC唱頭尤為有利。



輸出

除了高品質的揚聲器接線端子外，QUAD PLATINA INTEGRATED還提供平衡式XLR和RCA輸出選項，能夠靈活地整合到更廣泛的高級音響系統中，例如搭配超低音或更高功率的後級放大器，而不影響其功能。

此外，電流回授耳機擴大電路可提供卓越的頻寬、超低失真和閃電般的瞬態響應。與傳統的電壓回授設計不同，它能夠即時響應音樂的動態變化，即使搭配要求最高的耳機也能保持清晰的聲音。最終呈現的聲音充滿活力、開闊而富有感染力，在整個頻率範圍內都展現出驚人的控制力、細節和解析。



結論

PLATINA 系列凝聚了數千工時，從概念、設計到工程，不僅體現了QUAD的電子傳統、久經考驗的基準和品牌理念，而且毫無疑問是迄今為止最先進、最成功的 QUAD方案。

產品精簡重點

QUAD新款旗艦全功能擴大機

Platina Intergrated秉承了QUAD的一貫風格；造型厚重，提供參考級音質、豐沛功率與精細製作，以現代的設計理念重現經典。

強勁動力與精湛工藝

AB類雙單聲道擴大機設計，8Ω輸出功率2 x 200W，4Ω輸出功率300W，輕鬆駕馭驅動要求最苛刻的揚聲器。

配備ESS ES9038 PRO DAC晶片

採用先進的ESS ES9038 PRO D/A晶片音源格式最高可達PCM 768 kHz以及DSD512，可將PCM音訊串流升頻至352.8kHz或 384kHz。

支援類比唱片播放

內建高性能MM/MC唱頭等化放大電路支援類比唱片播放。

客製化與高品質組件

QUAD Platina Intergrated採用大量客製化組件－從電容到電源，以及控制顯示幕等，以得到最高的製作品質。

齊全的功能與界面

QUAD PLATINA Intergrated配置齊全的類比和數位界面，包括平衡 XLR、2組RCA、MM/MC唱頭、2組同軸、2組SPDIF以及PC USB音訊界面，甚至包括HDMI ARC端子支援智慧電視，同時也配置了XLR與RCA類比輸出可外接其他功率擴大機。

其他特點

＊配置4.3 吋全彩顯示幕，透過精心設計的圖像使用介面 (GUI)選單控制，帶來更多功能與直覺的操作體驗

＊功能齊全的遙控器提供直覺的主要控制功能，並且可控制Platina系列的所有機型

＊支援Roon播放系統(Roon Tested)的強大功能

＊配置高性能高音質電流回授技術的耳機放大電路，適合搭配各種高、低阻抗高級耳機聆聽

＊客製設計的630VA高功率環形變壓器，並配備大容量濾波電容（每聲道 44,000uF），類比和數位部分則採用串疊穩壓電路設計

＊廣泛採用SMD元件整合設計，達成緊密結構、低阻抗、低雜訊、高度熱穩定性且具有更高的製作品質。

＊採用高性能四通道主動式電子音量控制，達成低失真的高音質表現

＊與知名專家 Wurth Elektronik 合作，開發以及訂製本機專用的電容器

＊採用鋼製底盤，配備防共振腳墊、側置散熱片、陽極氧化面板和鋁合金旋鈕

產品規格

型號：Platina Integrated

產品概述：綜合擴大機

設計理念與核心技術：

2 x 200W (8 ohm) / 2x300W (4 ohm)
Class AB Dual Mono Design
ES9038Pro 32-bit DAC
Roon Tested
Highly linear Analogue Volume Control
4.3″ 800 x 480 Full View IPS LCD
Dedicated High-performance Low Noise MM/
MC Phono stage with selectable gain (46/52/60dB)
Dedicated Current-Feedback Headphone Amp
Support USB Upgrade

輸入端：

2 x Analogue (RCA), 1 x XLR, 1 x Phono (MM / MC)
2 x SPDIF (Coaxial), 2 x SPDIF (Optical)
1 x PC USB(TYPE C) 1 x HDMI ARC
1 x 12V Trigger

輸出端：

1 x RCA (pair), 1 x XLR (pair) , 1 x Stereo Speaker binding post (pair),
1 x Optical, 1 x Coaxial, 1 x 12V Trigger

取樣頻率：

Optical / Coaxial: 44.1kHz – 192kHz
PC USB: 44.1kHz – 768kHz (PCM) / DSD64, DSD128, DSD256, DSD512)



前級放大部分

增益：0dB (Line) +46 / +52 / +60dB Adjustable (Phono)

輸入靈敏度：1.2Vrms ( Line Volume = 0dB)
2.4Vrms ( XLR Volume = 0dB)
5mV (Phone MM, Gain = 46dB, Volume = 0dB)
1mV (Phone MC, Gain = 60dB, Volume = 0dB)

輸入阻抗：

50K (Line)
50K // 100pF (Phono MM)
360R // 200pF (Phono MC)

總諧波失真（THD）：< 0.0004% (1KHz @ 2V, Volume = 0dB)

頻率響應：20Hz – 20kHz (+/- 0.1dB)

輸出阻抗：120 ohm

訊噪比（S/N）：>110dB (Line &XLR, A-weighted)
>78dB (Phono MM, A-weighted)
>70dB (Phono MC, A-weighted)



數位類比轉換器部分

數位轉類比轉換器：ES9038Pro

總諧波失真（THD）：<0.001% (1kHz@0dBFS)

輸出電平（0dBFS，1kHz）：2.0Vrms

最高取樣頻率：Optical / Coaxial:192KHz
PC USB: PCM 768kHz, DSD512

訊噪比（S/N）：>116dB (A-weighted)



後級／功率放大部分

增益：+30dB

額定輸出功率：2 x 200W (8 ohm, THD<1%)

額定輸出功率：2 x 310W (4 ohm, THD<1%)

頻率響應：20Hz – 20kHz (+/-0.3dB)

總諧波失真（THD）：<0.0008% (1kHz@100W/8ohm)

輸入靈敏度：1.2Vrms

訊噪比（S/N）：>112dB (A-weighted)

最大輸出電流：20A



耳機放大部分

總諧波失真（THD）：< 0.01% (1kHz, 50mW )

輸出阻抗：2.35 ohm

負載阻抗：20 – 600 ohm

一般資訊

待機功耗：<0.5W

淨重：17.1kg

毛重：19.3kg

尺寸 (mm)（寬 × 高 × 深）：445 x 134.5 x 348mm
